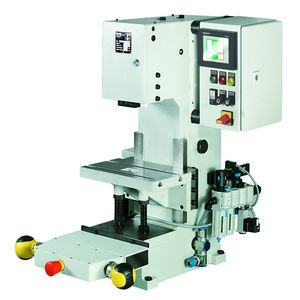

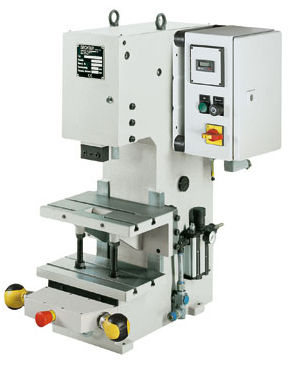

Пневматический пресс 20 kN KHP

коленчатыйс педалью управления

Обзор продукта
Пневматический рычажный пресс, разработан для точной прессовки с высокими усилиями. Ниже приведены основные рабочие данные, размеры, доступные аксессуары и особенности.

Размеры (таблица)
A2: 760
B: 520
D: 300
E: 120
G: 70
U: 0-40
V: Ø 20 H7
Xmin: 120
Xmax: 250
X1: 0-40
Y: 815

Аксессуары

• Поворотный стол 2–24 деления, подходит для прессов с управлением SpiceFlex / D-Con
• Проводная ножная педаль с разъемом для SpiceFlex / D-Con
• Двухручной блок безопасности ZS08
• SpiceFlex модульный
• Регулируемый шарнирный элемент, тонкая регулировка штока
• Серия SE для простой двухручной защиты
• Высоконагруженный скользящий стол, механический
• Высоконагруженный скользящий стол, механический с фиксирующим штифтом
• Высоконагруженный скользящий стол, механический с электропневматическим приводом

Особенности
Бес люфтовая регулируемая призматическая направляющая. Зажимной элемент можно снять вперед, не повреждая зажимной штифт.

Характеристики / технические данные

• Тип пресса: Пневматический рычажный пресс
• Управление: С контролем (опция)
• Вынос: 120 mm
• Регулируемая монтажная высота: Макс. 250 mm
• Ход: 5 mm - 40 mm
• Генерация усилия: Рычажно-коленный механизм
• Макс. усилие в НТ: 20 kN
• Рабочее давление: 6 bar
• Сверловка для центрирования: Ø 20 H7
• Зажимная деталь: Съемная зажимная деталь
• Противовращающееся направление: Призматическая направляющая
• Регулировка направляющей без люфта: С помощью регулировочной планки
• Подводный шланг: 1/2''
• Двухручной блок ES06: Опционально
• Двухручной блок ZS06: Опционально
• Двухручной блок ZS08: Опционально
• Двухручной блок Spice Flex: Опционально
• Сжимающая сила в НТ: 30 kN
• Стандартный цвет: RAL 7035
• Вес: 150 kg
