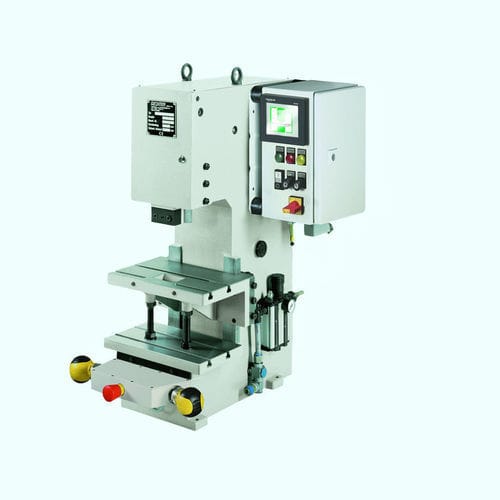

Пневматический пресс 100 KHP

с С-образной станинойколенчатыйс передвижным столом

Таблица размеров
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 140
Xmax: 275
X1: 0-40
Y: 1001

Технические характеристики

• Тип пресса: С-стойка с регулируемым столом
• Управление: с контроллером (опционально)
• Вынос: 160 мм
• Регулируемая монтажная высота: макс. 275 мм
• Ход: 5 мм - 40 мм
• Генерация усилия: кулачково-рычажный механизм (toggle)
• Макс. усилие в НМ: 100 kN
• Рабочее давление: 6 bar
• Отверстие для позиционирования: Ø 25 H7
• Зажимной элемент: съемный зажимной элемент
• Не проворачиваемое руководство: призматическая направляющая
• Безлюфтовая регулировка направляющей: посредством регулировочной планки
• Соединительный шланг: 1/2''
• Блокировка безопасности двумя руками ES06: опция
• Блокировка безопасности двумя руками ZS06: опция
• Блокировка безопасности двумя руками ZS08: опция
• Блокировка безопасности двумя руками SpiceFlex: опция
• Стандартный цвет: RAL 7035
• Вес: 354 кг

Аксессуары

• Зажимной штифт без фланца
• Зажимной штифт с фланцем
• Поворотный стол 2–24 деления, подходит для прессов с управлением SpiceFlex / D-Con
• Проводная ножная педаль с штекерным соединением для SpiceFlex / D-Con
• Блокировка безопасности двумя руками ZS08
• SpiceFlex модульный
• Регулируемая шарнирная деталь, точная настройка толкателя
• Серия SE для простой двухручной блокировки

Скользящий стол

• Высоконагруженный скользящий стол, механический
• Высоконагруженный скользящий стол, механический с фиксирующим штифтом
• Высоконагруженный скользящий стол, механический с электро-пневматическим управлением

Уникальность
Уникально для GECHTER: безлюфтовая регулируемая призматическая направляющая. Зажимной элемент можно снять вперед, не повреждая зажимной штифт.

Характеристики / технические спецификации

• Серия модели: KHP
• Макс. усилие: 100 kN
• Рабочее давление: 6 bar
• Ход: 5 мм - 40 мм
• Вынос: 160 мм
• Регулируемая монтажная высота: макс. 275 мм
• Отверстие для позиционирования: Ø 25 H7
• Соединительный шланг: 1/2''
• Вес: 354 кг
• Тип пресса: С-стойка с регулируемым столом
• Генерация усилия: кулачково-рычажный механизм
• Зажимной элемент: съемный зажимной элемент
• Направление: призматическая направляющая, безлюфтовая регулировка посредством регулировочной планки
• Стандартный цвет: RAL 7035
• Блокировки безопасности двумя руками: ES06 / ZS06 / ZS08 / SpiceFlex (опционально)
