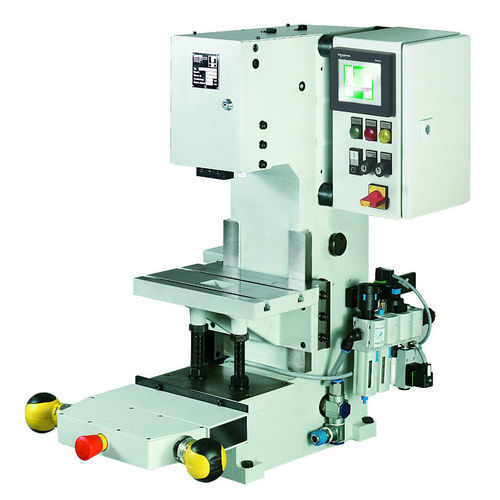

Пневматический пресс 30 KHP

для сборкидля сборкиколенчатый

Название изделия
Пневматический коленчатый пресс KHP 30 kN

Обзор
Промышленный пневматический коленчатый пресс для высокомощных прецизионных операций прессования, применяемый в сборке и соединении деталей. Регулируемая монтажная высота до 250 мм и ход 5–40 мм. Выступ (overhang) 120 мм. Передача усилия через коленчатый механизм, макс. усилие при нижней мертвой точке 30 kN. Призма-направляющая без закручивания с регулировкой без люфта; съемная прижимная деталь для удобного обслуживания. Рабочее давление 6 bar. Подсоединительный шланг 1/2''. Опционально: двухручные защитные устройства (ZS08, SpiceFlex). Стандартный цвет RAL 7035. Масса примерно 150 кг.

Таблица размеров
A2 : 760
B : 520
D : 300
E : 120
G : 70
U : 40
V : Ø 20 H7
Xmin : 120
Xmax : 250
X1 : 40
Y : 815

Аксессуары

• Поворотный стол 2–24 деления, подходит для прессов с управлением SpiceFlex / D-Con
• Проводная ножная педаль с разъемом для SpiceFlex / D-Con
• Двухручная защитная станция ZS08
• SpiceFlex модульная система
• Регулируемая шарнирная деталь, тонкая регулировка пуансона
• Серия SE для простой двухручной защитной станции
• Тяжелонагруженный скользящий стол, механический (различные варианты)

Уникальность
Призма-направляющая регулируется без люфта для точного направляющего действия. Прижимная деталь снимается вперед без повреждения зажимного штифта, что упрощает смену оснастки.

Технические характеристики

• Тип пресса: Пневматический коленчатый пресс
• Привод: С управлением (опция)
• Выступ: 120 mm
• Регулируемая монтажная высота: Макс. 250 mm
• Длина хода: 5 mm - 40 mm
• Генерация силы: Коленчатый рычаг
• Макс. усилие в нижней точке: 30 kN
• Рабочее давление: 6 bar
• Посадочное отверстие: Ø 20 H7
• Прижимная деталь: Съемная прижимная деталь
• Направляющая без закручивания: Призма-направляющая
• Регулировка направляющей без люфта: При помощи регулировочных пят
• Соединительный шланг: 1/2''
• Двухручная защитная станция ZS08: Опция
• Двухручная защитная станция Spice Flex: Опция
• Стандартный цвет: RAL 7035
• Вес: 150 kg
