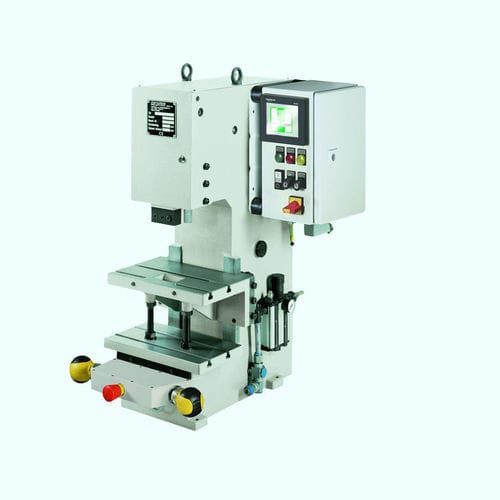

Пневматический пресс 50 KHP

для тисненияколенчатыйс педалью управления

Обзор продукта
KHP 50 kN — пневматический коленчатый пресс, разработанный для высоконагруженных прецизионных операций запрессовки в промышленном производстве. Пресс использует коленчатый рычаг для генерации усилия и может комплектоваться опциональными системами управления и безопасности. На странице продукта представлены размерные чертежи, полные технические характеристики, опциональные средства безопасности и набор аксессуаров для автоматизированных или ручных процессов.

Таблица размеров
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

Комплектация

• Педаль проводная с разъемом для подключения SpiceFlex / D-Con
• Двухручной защитный пульт ZS08
• SpiceFlex модульный
• Регулируемая шарнирная деталь, тонкая регулировка сердечника
• Серия SE для простого двухручного защитного управления
• Зажимной штифт без воротника
• Зажимной штифт с воротником
• Поворотный стол 2–24 деления, подходит для прессов с управлением SpiceFlex / D-Con
• Тяжелый скользящий стол, механический
• Тяжелый скользящий стол, механический с фиксирующим болтом
• Тяжелый скользящий стол, механический с электропневматическим управлением

Уникальность
Регулируемая без зазора призмовая направляющая, уникальная для GECHTER. Зажатая деталь может быть вынута вперед без повреждения зажимного штифта. Включает 2x крепежных отв. DIN 650 M10x12.

Характеристики / технические спецификации

• Тип пресса: Пневматический коленчатый пресс
• Привод: Управление (опционально)
• Вынос: 160 mm
• Регулируемая монтажная высота: Макс. 295 mm
• Ход: 5 mm - 62 mm
• Генерация усилия: Коленчатый рычаг
• Макс. усилие в нижней мертвой точке: 50 kN
• Рабочее давление: 6 bar
• Позиционное отверстие: Ø 25 H7
• Зажатая деталь: Съемная зажатая деталь
• Тип направляющей: Призмовая направляющая
• Направляющая, предотвращающая проворот: Призмовая направляющая
• Направляющая, регулируемая без зазора: С помощью регулировочной прокладки
• Соединительный шланг: 1/2''
• Двухручной защитный пульт ES06: Опционально
• Двухручной защитный пульт ZS06: Опционально
• Двухручной защитный пульт ZS08: Опционально
• Двухручной защитный пульт Spice Flex: Опционально
• Стандартный цвет: RAL 7035
• Масса: 354 kg
