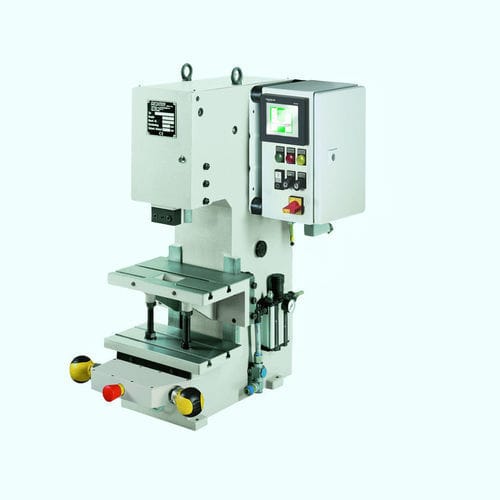

Пневматический пресс 70 KHP

коленчатыйс педалью управления

Обзор изделия
Пневматический коленный пресс, модель KHP, обеспечивает максимальную усилие прессования 70 кН. Ход регулируется от 5 мм до 62 мм. Регулируемая высота установки до 295 мм. Рабочее давление: 6 bar. Вынос (E): 160 мм. Стандартный цвет RAL 7035. Масса: 354 кг.

Размеры
A2: 1010
B: 450
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

Аксессуары

• Педальный переключатель с кабельным подключением и разъёмом для SpiceFlex / D-Con
• Двуручное устройство безопасности ZS08
• SpiceFlex модульный
• Регулируемое шарнирное звено, тонкая настройка штока
• Серия SE для простого двуручного устройства безопасности
• Прижимной штифт без буртика
• Прижимной штифт с буртиком
• Поворотный стол 2–24 деления, подходящий для прессов с управлением SpiceFlex / D-Con

Варианты выдвижного стола

• Тяжёлонагруженный выдвижной стол, механический
• Тяжёлонагруженный выдвижной стол, механический с фиксирующим штифтом
• Тяжёлонагруженный выдвижной стол, механический с электропневматическим управлением

Особенности
Призматическое направляющее, регулируемое без зазоров. Съёмная прижимная планка доступна спереди. Конструкция прижимного штифта предотвращает его повреждение.

Технические характеристики

• Тип пресса: Пневматический коленный пресс
• Управление: Управление (опция)
• Вынос (E): 160 мм
• Регулируемая высота установки: Макс. 295 мм
• Длина хода: 5 мм - 62 мм
• Генерация усилия: Коленный рычаг
• Макс. сила прессования в НМ: 70 кН
• Рабочее давление: 6 bar
• Положение посадочного отверстия: Ø 25 H7
• Прижимной элемент: Съёмный прижимной элемент
• Отключающееся направляющее: Призматическое направляющее
• Регулируемое направляющее без люфта: При помощи регулировочных клиньев
• Соединительный шланг: 1/2''
• Двуручное устройство безопасности ZS08: Опция
• Двуручное устройство безопасности SpiceFlex: Опция
• Стандартный цвет: RAL 7035
• Масса: 354 кг
