Объектив для камеры большой угол HF-HA-1S Series

машинного зрениявысокое разрешениес мегапиксельным разрешением

Обзор

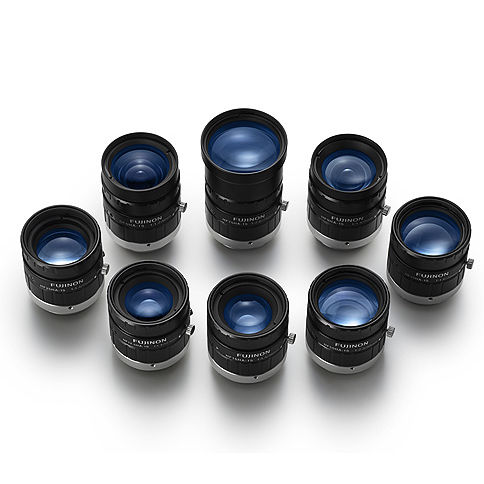

Серия Fujinon HF-HA-1S представляет собой семейство объективов для машинного зрения с высокой разрешающей способностью, рассчитанных на датчики типа 2/3" с целевой разрешающей способностью до шага пикселя 6,2 μm. Модель DF6HA-1S поддерживает датчики типа 1/2". Серия является преемницей HF-HA-1B и сохраняет те же оптические характеристики и механические размеры.

Ключевые особенности

• Разрешение: поддержка шага пикселя до 6,2 μm (≈1,5 MP).
• Механическая конструкция устойчива к вибрациям и ударам на базе Fujifilm Anti Shock & Vibration Technology (патент); ссылка на испытания вибрации по JIS C 60068-2-6.
• Высокая IR-прозрачность, подходящая для монохроматичного IR-освещения в системах машинного зрения.
• Очень короткий MOD у выбранных моделей (например, DF6HA-1S обеспечивает MOD около 10 мм от передней части корпуса).
• Компактный унифицированный дизайн: типичный внешний диаметр φ29,5 мм (HF75HA-1S φ31,5 мм) и единообразная эргономика управления.
• Широкий ассортимент: 8 фокусных расстояний (6, 9, 12.5, 16, 25, 35, 50, 75 мм) для различных промышленных приложений.
• Низкие значения F у отдельных моделей (до F1.2) для съёмки при низкой освещённости; ручная фокусировка и ручная диафрагма во всех моделях.

Таблица совместимости серии (модель → совместимый размер датчика / фокусное расстояние)
DF6HA-1S → 1/2" (std.) ●, 1/3" ● → 6 mm
HF9HA-1S → 2/3" (6,2 μm) ● → 9 mm
HF12.5HA-1S → 2/3" (6,2 μm) ● → 12.5 mm
HF16HA-1S → 2/3" (6,2 μm) ● → 16 mm
HF25HA-1S → 2/3" (6,2 μm) ● → 25 mm
HF35HA-1S → 2/3" (6,2 μm) ● → 35 mm
HF50HA-1S → 2/3" (6,2 μm) ● → 50 mm
HF75HA-1S → 2/3" (6,2 μm) ● → 75 mm

Описание моделей — ключевые параметры

• DF6HA-1S: фокусное расстояние 6 мм; диафрагма F1.2–F16; угол поля 57,3°×43,8° (1/2"); рабочее расстояние ∞–100 мм (очень короткий MOD); ручная фокусировка и диафрагма; резьба фильтра M27 x 0.5; байонет C-mount; масса ≈50 г; стандартный размер датчика 1/2" (4,5 μm); TV-искажение -1,84 %; габариты Φ29,5×36,7 мм.
• HF9HA-1S: 9 мм; F1.4–F16; 53,3°×40,5° (2/3"); ∞–100 мм; резьба M27 x 0.5; C-mount; ≈50 г; стандартный датчик 2/3" (6,2 μm); TV-искажение -2,00 %; Φ29,5×35 мм.
• HF12.5HA-1S: 12.5 мм; F1.4–F16; 39,2°×29,4° (2/3"); ∞–100 мм; резьба M25,5 x 0.5; C-mount; ≈40 г; стандартный датчик 2/3" (6,2 μm); TV-искажение -1,95 %; Φ29,5×29,5 мм.
• HF16HA-1S: 16 мм; F1.4–F16; 30,5°×22,9° (2/3"); ∞–100 мм; резьба M25,5 x 0.5; C-mount; ≈40 г; стандартный датчик 2/3" (6,2 μm); TV-искажение -0,87 %; Φ29,5×29,5 мм.
• HF25HA-1S: 25 мм; F1.4–F16; 19,4°×14,6° (2/3"); ∞–150 мм; резьба M25,5 x 0.5; C-mount; ≈40 г; стандартный датчик 2/3" (6,2 μm); TV-искажение -0,19 %; Φ29,5×29,5 мм.
• HF35HA-1S: 35 мм; F1.6–F22; 14,3°×10,8° (2/3"); ∞–250 мм; резьба M25,5 x 0.5; C-mount; ≈40 г; стандартный датчик 2/3" (6,2 μm); TV-искажение 0,10 %; Φ29,5×29,5 мм.
• HF50HA-1S: 50 мм; F2.3–F22; 10,1°×7,6° (2/3"); ∞–500 мм; резьба M25,5 x 0.5; C-mount; ≈45 г; стандартный датчик 2/3" (6,2 μm); TV-искажение 0,06 %; Φ29,5×29,5 мм.
• HF75HA-1S: 75 мм; F2.8–F22; 6,7°×5,0° (2/3"); ∞–1 100 мм; резьба M30.5 x 0.5; C-mount; ≈50 г; стандартный датчик 2/3" (6,2 μm); TV-искажение 0,36 %; Φ31,5×48 мм.

Примечания
«Стандартный» размер датчика указывает на оптимальный размер для достижения целевой разрешающей способности; «макс.» обозначает адаптируемые размеры датчиков в зависимости от модели. При выборе учитывайте освещённость по краям и разрешение для вашей конкретной задачи.

Характеристики / Технические спецификации

• Название серии: HF-HA-1S
• Марка: Fujinon (FUJIFILM)
• Целевая разрешающая способность: шаг пикселя до 6,2 μm (≈1,5 MP)
• Основные совместимые датчики: 2/3" (std.) для большинства моделей; DF6HA-1S поддерживает 1/2"
• Байонет: C-mount
• Диапазон диафрагмы: зависит от модели
• Резьба фильтра: M27 x 0.5 / M25,5 x 0.5 / M30,5 x 0.5 в зависимости от модели
• Габариты: обычно Φ29,5×(длина мм); HF75HA-1S Φ31,5×48 мм
• Вес: ≈40–50 г в зависимости от модели
• Управление: ручная фокусировка и ручная диафрагма
• TV-искажение: значения по моделям
• Дизайн: Anti Shock & Vibration Technology
• Линейка: 8 фокусных расстояний — 6 / 9 / 12.5 / 16 / 25 / 35 / 50 / 75 мм
