Детектор для газов DynamIx FXR

рентгеновских лучейгамма-лучейцифровой

Обзор
Семейство DynamIx FXR предлагает стационарные и портативные решения цифровых матриц детекторов (DDA) для промышленной радиографии с высоким пропускным способностью. Технология обработки изображений FUJIFILM обеспечивает быструю съёмку и высокое разрешение для инспекций на производстве и в полевых условиях.

DynamIx FXR

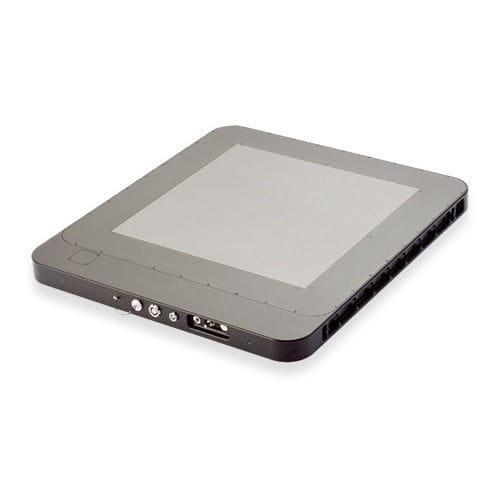

FUJIFILM DynamIx FXR — стационарный DDA, который подключается к рентгеновскому генератору и устанавливается в рентгенографических шкафах или камерах для экспозиций. Предназначен для встроенных потоков инспекций с высоким объёмом работ, где требуется быстрая доступность цифровых изображений.

Ключевая модель FXR

• FXR D-1611: шаг пикселя 100 μm, поддержка до 15 MeV, активная площадь 16 in × 16 in, позволяет размещать несколько средних и мелких деталей за один кадр.

Панель DynamIx FXR Pad
Серия FUJIFILM DynamIx FXR Pad включает лёгкие портативные плоские панели для полевых инспекций. Часто используется с гамма‑ или переносными рентгеновскими источниками; обеспечивает быструю съёмку и мгновенный просмотр изображения на ноутбуке, что удобно для инспекции трубопроводов и объектов инфраструктуры.

Ключевая модель FXR Pad

• NDT 1417MA: 14 × 17 in беспроводной переносной плоский детектор на базе аморфного кремния; компактный индустриальный корпус, высокая радиационная стойкость, поддержка проводной и беспроводной передачи данных/сигналов.

Что такое цифровая матрица детекторов (DDA)?
DDA — это система прямой цифровой радиографии, преобразующая падающее излучение в цифровые изображения с помощью промышленных плоских панелей. Обеспечивает почти мгновенную доступность изображений при минимальной постобработке, что ускоряет принятие решений и повышает производительность по сравнению с методами на плёнке.

Сравнение с другими методами радиографии
DDA‑системы исключают работу с плёнкой и химическую обработку. По сравнению с компьютерной радиографией (CR) DDA, как правило, обеспечивает более быструю доступность изображений и преимущества при обнаружении крупных дефектов и в условиях массовых инспекций.

Отрасли, которые выигрывают от DDA

• Нефть и газ — инспекция трубопроводов и активов
• Производство — inline и крупносерийные проверки
• Автомобильная промышленность — контроль компонентов и сборок
• Аэрокосмическая отрасль — инспекция литых и критичных деталей

Какую модель выбрать
Выбирайте стационарный DynamIx FXR для высокопроизводительных заводских проверок и FXR Pad для портативных полевых инспекций. FUJIFILM предлагает различные размеры панелей и варианты интерфейсов для соответствия уровням энергии, размерам деталей и условиям эксплуатации.

Технические характеристики

• FXR D-1611: шаг пикселя 100 μm
• FXR D-1611: поддержка энергии до 15 MeV
• FXR D-1611: активная площадь 16 in × 16 in
• NDT 1417MA: активная площадь 14 × 17 in; беспроводной портативный аморфно‑кремниевый плоский детектор
• NDT 1417MA: компактная индустриальная конструкция, высокая радиационная стойкость
• NDT 1417MA: передача данных/сигнала проводным или беспроводным способом
• Преимущества DDA: изображение в реальном времени, мгновенная обработка, отсутствие химической обработки, повышенный пропускной способность и портативность цифровых изображений
