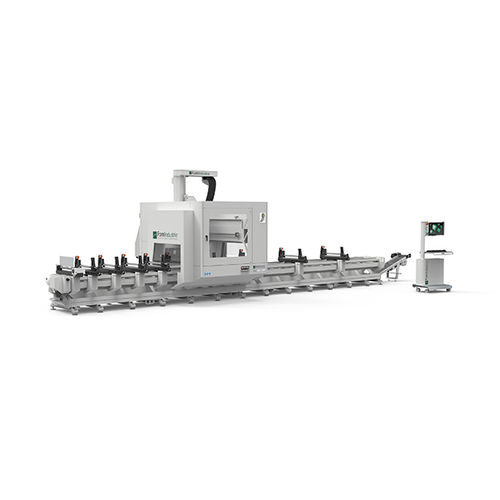

Обрабатывающий центр 5 осей AXEL 5

горизонтальныйдля сталидля алюминия

Обзор
AXEL 5 — 5-осевой обрабатывающий центр, предназначенный для сверления и фрезерования алюминиевых и стальных профилей. Комбинация высокомощного шпинделя, компактной головки и инструментального магазина в головке обеспечивает высокую производительность съёма стружки и гибкость при производстве малых и средних серий.

Интегрированное ПО
FSTCam4 — интегрированный CAM-пакет для экструзионных алюминиевых изделий. Управляет проектированием, подготовкой к станку, списками работ и выполнением в едином окружении, применяя продвинутые стратегии обработки для оптимизации времени цикла и обеспечения качества деталей.

Ключевые особенности

• Шпиндель: 22 кВт, 24 000 об/мин, HSK E63 с жидкостным охлаждением
• Суперкомпактная головка, обеспечивающая возможность обработки с 14° андеркатом
• Инструментальный магазин на головке: 20 позиций
• Максимальный диаметр полотна/инструмента в головке: Ø500
• Скользящий пневматический убираемый упор
• Прижимные устройства с управляемым и независимым позиционированием; быстрая регулировка губок и накладок без инструментов
• Быстрая конфигурация рабочих столов; поддержка маятниковой и многодетальной маятниковой обработки

Документация и ресурсы

• Технический лист продукта и брошюра доступны
• Каталог ПО и документация по FSTCam4

Совместимость и цифровизация

• Совместимость с цифровыми инструментами FOM (например, конфигуратор CARL, решение LOLA)
• Индикация готовности к Industry 4.0 среди опций

Технические характеристики

• Управляемые оси: 5
• Мощность шпинделя: 22 кВт
• Частота вращения шпинделя: 24 000 об/мин
• Интерфейс шпинделя: HSK E63
• Охлаждение шпинделя: жидкостное
• Инструментальный магазин: 20 позиций (на головке)
• Макс. диаметр полотна/инструмента (головка): Ø500
• Головка: суперкомпактная, обеспечивает обработку с 14° андеркатом
• Упоры: скользящий пневматический убираемый упор
• Прижимы: управляемое, независимое позиционирование; регулировка без инструментов
• Обрабатываемые материалы: алюминиевые и стальные профили
• Программное обеспечение: интегрированный CAM FSTCam4
• Режимы производства: маятниковая обработка, многодетальная и маятниковая обработка
