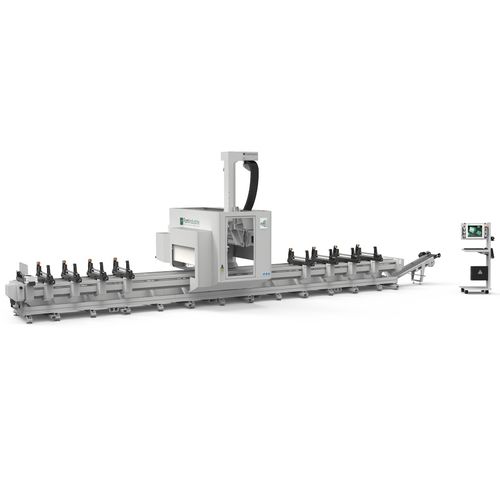

Обрабатывающий центр 4 оси AXEL 4

вертикальныйдля сталидля алюминия

Обзор
AXEL 4 — это 4-осевой ЧПУ обрабатывающий центр, разработанный для сверления и фрезерования алюминиевых и стальных профилей. Конструкция подходит для обработки профилей большого сечения; высокая снимаемая стружка и высокая скорость обработки обеспечиваются электрошпинделем 22 кВт, до 24 000 об/мин, с интерфейсом HSK E63 и жидкостным охлаждением.

Интегрированное программное обеспечение

• FSTCam4: полный CAM-пакет для работы с алюминиевыми экструдатами. Обеспечивает проектирование, подготовку к загрузке на станок, списки работ и выполнение в едином окружении, используя продвинутые стратегии обработки для оптимизации времени цикла и обеспечения качества деталей.

Основные характеристики

• 4 управляемые оси ЧПУ для сверления и фрезерования профильных заготовок из алюминия и стали.
• Электрошпиндель: 22 кВт, до 24 000 об/мин, HSK E63, жидкостное охлаждение для интенсивных обработок.
• Сверхкомпактная головка, позволяющая выполнять обработки с углом до 14° (подрез).
• Инструментальный магазин на головке — 15 позиций для гибкого управления инструментами.
• Выдвижной пневматический упор для быстрого позиционирования и фиксации заготовок.
• Прижимы с управляемым и независимым позиционированием; компактные размеры уменьшают необходимость перепозиционирования и обеспечивают жесткую фиксацию близко к зоне обработки. Быстрая регулировка губок и подкладок без инструментов.
• Оптимизирован для значительных съёмов материала и высокоскоростной обработки профилей большого сечения.

Документация

• Технический паспорт продукта (PDF)
• Брошюра (PDF)
• Каталог программного обеспечения (PDF)

Примечания
Изображения приведены для иллюстрации. Производитель оставляет за собой право изменять характеристики или конфигурацию станка по техническим или коммерческим причинам без предварительного уведомления.

Технические характеристики

• Оси: 4 управляемые оси ЧПУ
• Мощность шпинделя: 22 кВт
• Частота вращения шпинделя: до 24 000 об/мин
• Интерфейс шпинделя: HSK E63
• Охлаждение шпинделя: жидкостная система охлаждения
• Инструментальный магазин: 15 позиций на головке
• Головка: сверхкомпактная, поддержка подрезов до 14°
• Система крепления: выдвижной пневматический упор; прижимы с независимым управляемым позиционированием, регулировка губок/подкладок без инструментов
• Материалы: алюминиевые и стальные профили, подходит для профилей большого сечения
• Программное обеспечение: интегрированный FSTCam4
