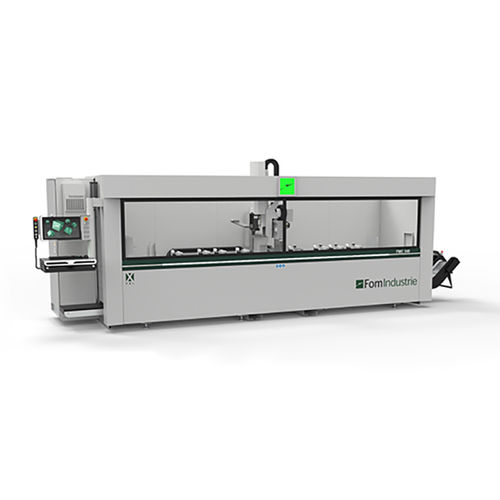

Обрабатывающий центр 4 оси FMC TRE

горизонтальныйдля сталидля алюминия

Обзор продукта
Станки FMC serie tre — это обрабатывающие центры с числовым управлением и 4 управляемыми осями, предназначенные для сверления и фрезерования алюминиевых и стальных профилей. Машина оснащена подсвеченным логотипом FOM, отображающим состояние, и может быть дополнена системой X FLOW (патент FOM INDUSTRIE) для автоматической ориентации и оптимизации потока смазки инструмента. Опции: обработка с интерполированными осями (модуль 3D Custom Milling), многопредметная обработка, X PAL и на модели FMC 370 — маятниковая многопредметная обработка.

Интегрированное программное обеспечение

• FSTCam4: специализированный CAM‑пакет для экструзионных алюминиевых деталей; управляет проектированием, загрузкой в станок, списками работ и выполнением в одном приложении, применяя продвинутые стратегии обработки для оптимизации времени и обеспечения качества деталей.

Ключевые характеристики и вспомогательные средства для оператора

• Панель с кнопками для управления станком с любой рабочей позиции
• Пульт управления, закреплённый на защитной кабине, для выполнения команд и программ; дисплей 21,5"
• X FLOW: динамическая ориентация сопел подачи смазки (патент FOM INDUSTRIE)
• Пневматический фиксированный упор для позиционирования заготовки слева; правый упор — опция
• Фиксированный магазин инструмента в основании с ёмкостью до 8 инструментов
• Обрабатывающая голова обеспечивает обработку трёх сторон профиля и обоих торцов
• Балочный каретный узел оси X из электротехнически сварной стали на линейных шариковых направляющих с бесщёточным двигателем; рабочая скорость до 100 м/мин
• X PAL (Positioning Assistant Led): многофункциональная светодиодная полоса для помощи оператору и позиционирования заготовок (патент FOM INDUSTRIE)
• Тиски из алюминиевого литья с автоматическим позиционированием по X (опции: стойки или независимые тиски)
• Защитный кожух с эргономичным дизайном для обеспечения хорошей видимости во время обработки
• Устройство измерения длины заготовки для определения реальной длины профиля и точного позиционирования операций
• Подсвеченный логотип FOM, отображающий состояние станка

Примечания
Изображения носят иллюстративный характер. Fom Industrie оставляет за собой право вносить технические или коммерческие изменения в любое время без предварительного уведомления.

Характеристики / технические данные

• Тип станка: обрабатывающий центр CNC с 4 управляемыми осями
• Материалы: алюминиевые и стальные профили
• Оси: 4 управляемые оси (конфигурируемые для режимов интерполяции/многопредметной обработки)
• Управление/дисплей: пульт на защитной кабине с 21,5" дисплеем
• Магазин инструментов: фиксированный на основании, ёмкость до 8 инструментов
• Обрабатывающая голова: обработка 3 сторон профиля и обоих торцов
• Каретка оси X: электротехнически сварной стальной каркас, линейные шариковые направляющие, бесщёточный двигатель; скорость до 100 м/мин
• Патентованные системы: X FLOW (ориентация сопел смазки), X PAL (светодиодное позиционирование)
• Позиционирование заготовки: пневматический левый фиксированный упор; правый упор опционален
• Тиски: алюминиевое литьё с автоматическим позиционированием по X
• Опции: 3D Custom Milling (интерполирующие оси), многопредметная обработка, X PAL; FMC 370 поддерживает маятниковую многопредметную обработку
• CAM‑ПО: FSTCam4
