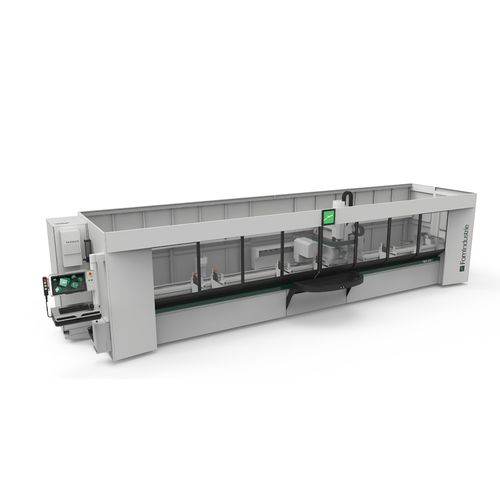

Обрабатывающий центр 4 оси FMC QUATTRO

с поворотным шпинделемдля сталидля алюминия

Обзор
FMC SERIE QUATTRO — это 4-осевой обрабатывающий центр, предназначенный для сверления и фрезерования алюминиевых и стальных профилей. Машина оснащена запатентованными решениями для помощи оператору и оптимизации подачи смазки; опционально возможна активация 4-осевой интерполяционной обработки для сложных 3D-операций.

Режимы обработки

• 4-осевая интерполяционная обработка (модуль 3D Custom Milling, опция)
• Многопозиционная обработка и маятниковый (пендульный) режим для серийного производства
• Комбинации многопозиционной и маятниковой обработки
• XPAL (Positioning Assistant Led) — подсветка-помощник для позиционирования и поддержки оператора

Ключевые особенности и оснащение

• Электрошпиндель: 22 кВт, 24 000 об/мин, HSK E63, жидкостное охлаждение
• Магазин инструментов на голове: стандартно до 9 инструментов; опция — 15 позиций на голове
• Фиксированный базовый магазин: версии до 8 инструментов
• Суперкомпактная головка с возможностью выполнения подреза ≈ 14°–15° (в зависимости от конфигурации)
• Каретка балочной рамы по оси X из электросварной стали на прямых шариковых направляющих; бесщёточный двигатель; рабочая скорость до 100 м/мин
• Выдвижной пневматический упор и литые алюминиевые тиски с независимым позиционированием; быстрая регулировка без инструментов
• Устройство измерения длины штанги для точного позиционирования операций
• X FLOW: динамическая ориентация сопел смазки (патент FOM INDUSTRIE)
• XPAL: Positioning Assistant Led (патент FOM INDUSTRIE)
• Пульт управления, прикреплённый к защитной кабине, с дисплеем 21,5" и панелью кнопок для управления с нескольких позиций
• Эргономичная облицовка и светящийся логотип FOM INDUSTRIE, отображающий статус машины

Интегрированное ПО

• FSTCam4: интегрированный CAM-пакет для экструзионных алюминиевых изделий, обеспечивает проектирование, загрузку на станок, списки работ и выполнение в одном приложении; использует продвинутые стратегии обработки для оптимизации времени и качества деталей

Примечания / Документация
Иллюстративные изображения. FOM INDUSTRIE оставляет за собой право вносить изменения в технические или коммерческие характеристики в любое время. Технические паспорта и брошюры доступны в PDF.

Технические характеристики

• Оси: 4 управляемых оси (опционально модуль 4-осевой интерполяции)
• Электрошпиндель: 22 кВт, 24 000 об/мин, HSK E63, жидкостное охлаждение
• Магазин на голове: до 9 инструментов (опция 15 позиций)
• Базовый магазин: до 8 инструментов (в зависимости от версии)
• Рабочая скорость по X: до 100 м/мин
• Дисплей управления: 21,5"
• Возможность подреза головки: ≈ 14°–15°
• Запатентованные системы: X FLOW, XPAL
• Применение: сверление и фрезерование алюминиевых и стальных профилей; 3D-интерполяция, многопозиционная и маятниковая обработка
