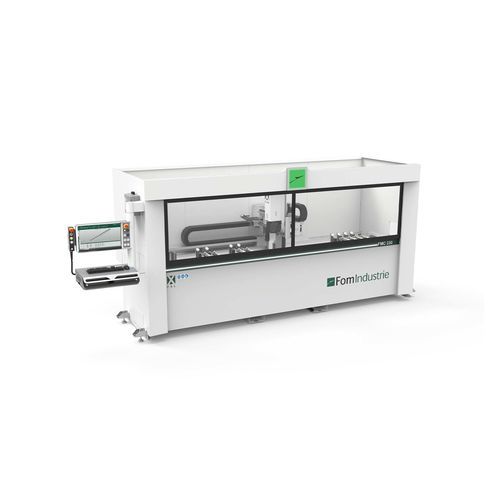

Обрабатывающий центр 4 оси FMC 230

вертикальныйдля сталидля алюминия

Обзор
FMC SERIE DUE (например, FMC 230) — это обрабатывающий центр с 4 управляемыми осями, предназначенный для сверления и фрезерования алюминиевых и стальных профилей. Машина оснащается стандартным 10‑позиционным автоматическим магазином инструментов, регулировкой губок тисков без ключа и полноценно закрытой эргономичной защитной обшивкой с хорошей обзорностью. Доступны запатентованные решения FOM INDUSTRIE — X FLOW (динамическое ориентирование сопел смазки) и X PAL (LED‑ассистент позиционирования).

Основные характеристики

• 4 управляемые оси для обработки профилей (сверление и фрезерование)
• Стандартный фиксированный инструментальный магазин до 10 инструментов
• Регулировка губок тисков без инструмента для быстрого наладки
• Электрошпиндель 5 kW (доступен программный модуль для жёсткой нарезки резьбы)
• X FLOW: динамическое ориентирование сопел смазки (патент FOM INDUSTRIE)
• X PAL: многофункциональная LED‑панель для помощи при позиционировании (патент FOM INDUSTRIE)
• Панель кнопок для управления из любой рабочей позиции
• 24" консоль управления, прикреплённая к защитной кабине
• Полная облицовка эргономичной формы для видимости и безопасности

Возможности обработки и аксессуары

• Обрабатывающая головка обеспечивает обработку на 3 сторонах профиля; опция — дисковая фреза для торцевых операций
• Устройство измерения длины заготовки для точной привязки операций
• Пневматический фиксированный упор слева; правый упор — опция
• Тиски из алюминиевого литья с автоматическим позиционированием по оси X
• Устройство измерения длины инструмента
• Световая индикация и многофункциональные LED для помощи оператору и индикации состояния машины

Программное обеспечение
FSTCam4 — интегрированный CAM‑пакет для экструзионных алюминиевых изделий: управление конструированием, запуском в работу, списками заданий и исполнением в едином приложении; использует расширенные стратегии обработки для оптимизации времени и качества деталей.

Технические характеристики

• Тип: обрабатывающий центр, 4 оси, для профилей
• Модель / серия: FMC SERIE DUE (например, FMC 230)
• Управляемые оси: 4
• Инструментальный магазин: фиксированный, до 10 позиций (серийно)
• Шпиндель: 5 kW (программный модуль для жёсткой нарезки резьбы доступен)
• X‑ось: электросварная стальная балка, направляющие с рециркулирующими шариками, безщеточный мотор
• Рабочая скорость (X): до 90 м/мин
• Дисплей оператора: 24" консоль
• Системы помощи: X PAL, X FLOW
• Опции: обработка сверхразмерных профилей, Flowdrill, обработка 2 деталей, многодетальная обработка на острове с X PAL
