Промышленный приемник AMWF-BU series

для автоматизации процесса

Обзор продукта

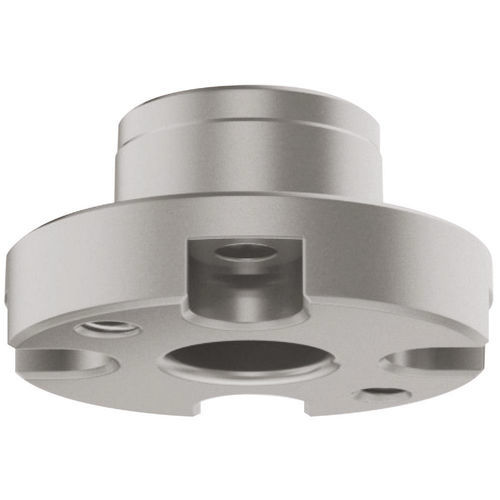

Предназначены для использования с центрирующими штифтами AMWF-L-S с шариковым замком. Эти приемные гнезда Flex используются с пневматическими центрирующими штифтами серии AMWF-L-S с шариковым замком для позиционирования и закрепления в широком спектре оснастки, фиксации и сборочных операций. При подаче давления воздуха шарики втягиваются в штифт, что позволяет извлечь штифт из гнезда. Изготовлены из стали 1045 с химическим никелевым покрытием.

Совместимость

• Для использования с пневматическими центрирующими штифтами серии AMWF-L (семейство AMWF-L-S).
• Приёмники разработаны для локаторов AMWF-L.

Варианты (таблица)
Заголовки столбцов: ID | SKU | Резьба | P.C.D. | D | D1 (g6) | D2 | D4 (E7) | D5 | W | H | H1 | H2 | H3 | V | Используемый штифт
131970 | AMWF18-BU | M4x0.70 | 28 | 36 | 20 | 19.6 | 12.1 | 4.5 | 8 | 8 | 10.5 | 7.5 | 3.5 | 45 | AMWF18L-4S, AMWF18L-4S-G
131973 | AMWF26-BU | M5x0.80 | 34 | 44 | 25 | 24.6 | 16.1 | 5.5 | 9.5 | 9.5 | 11 | 7 | 4 | 45 | AMWF26L-4S, AMWF26L-4S-G

Материал и покрытие
Изготовлены из стали 1045 с химическим никелевым покрытием.

Материалы (документы)

• Технические характеристики (PDF)
• Видео продукта (MP4)
• Каталог продукции (PDF)
• Инструкция по применению (PDF)
• Инструкция по установке (PDF)

Характеристики / технические данные

• Модель: AMWF-BU
• Тип продукта: Приёмник (стальной приёмник для локаторов AMWF-L)
• Совместимость: пневматические Flex-локаторы AMWF-L-S с шариковым замком
• Материал: сталь 1045
• Покрытие: химическое никелевое покрытие
• Доступные SKU/резьбы: AMWF18-BU (M4x0.70), AMWF26-BU (M5x0.80)
• Ключевые размеры (примеры): AMWF18-BU D=36 mm, H=8 mm, V=45 mm; AMWF26-BU D=44 mm, H=9.5 mm, V=45 mm
