Промышленный приемник AMWF-BU series

для автоматизации процессавысокоточный

Описание продукта

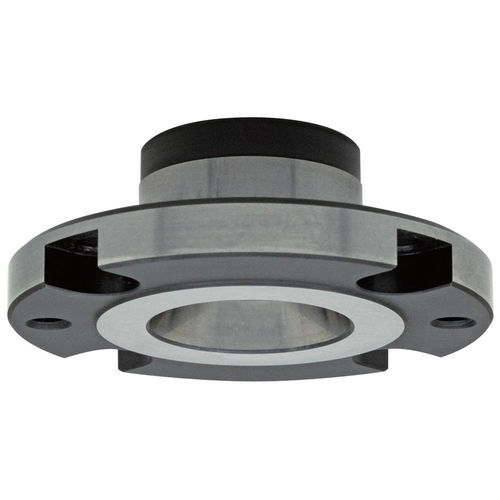

Приёмные гнёзда серии AMWF-BU — это высокоточные приёмные элементы для использования с пневматическими запорными штифтами с шариками серии AMWF-W. Обеспечивают точное позиционирование и надёжное закрепление в оснастке, приспособлениях и на сборочных операциях. При подаче воздуха шарики втягиваются в штифт, что позволяет быстро освободить штифт из приёмного гнезда. Повторяемость позиционирования ±10 микрон. Корпус выполнен из термически упрочнённой стали 4140 с покрытием черного оксида.

Доступные варианты деталей (таблица)
ID | SKU | Part Number | Type | Thread | D | D1 g6 | D2 | Dp P.C.D. | D4 | D5 +0.15/+0.05 | H ±0.003 | H1 | H2 | H3 | V Degrees | For SHCS Size | Use Locator Pin | Use with Knob-Locking Locator | PN
136932 | AMWF40-BU-D | AMWF40-BU-D | Diamond | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136934 | AMWF40-BU-S | AMWF40-BU-S | Straight | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660S
136930 | AMWF40-BU-T | AMWF40-BU-T | Tapered | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136933 | AMWF50-BU-D | AMWF50-BU-D | Diamond | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136935 | AMWF50-BU-S | AMWF50-BU-S | Straight | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136931 | AMWF50-BU-T | AMWF50-BU-T | Tapered | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -

Медиа (названия документов)

• Технические характеристики
• Инструкции
• Просмотреть каталог продукции
• Как использовать
• Как установить

Характеристики / технические данные

• Повторяемость позиционирования: ±10 микрон
• Материал корпуса: термически упрочнённая сталь 4140, покрытие черного оксида
• Совместимость: пины серии AMWF-W с шариковым замком; приёмники зажима CP741
• Доступные типы: Diamond, Straight, Tapered
• Размеры резьбы: M5 x 0.80 (варианты AMWF40), M6 x 1.00 (варианты AMWF50)
• Наружные диаметры: 60 мм (AMWF40) и 75 мм (AMWF50)
• Типичное применение: позиционирование и фиксация в оснастке, приспособлениях и сборках; шарики втягиваются под давлением воздуха для освобождения
• Размерные варианты: специфические параметры (D, D1 g6, D2, P.C.D., D4, D5, H, H1, H2, H3, V градусы) как указано выше
