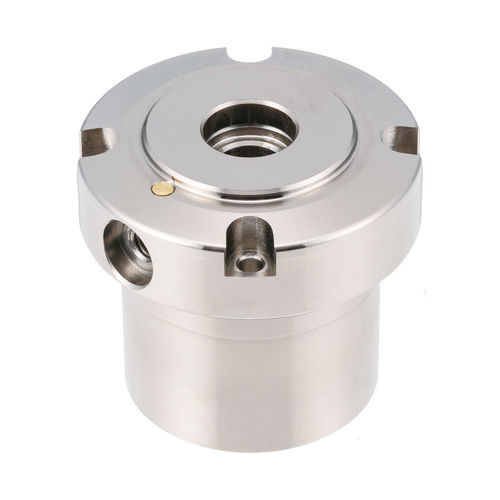

Локатор с креплением AMWFH-S series

пневматический

Overview
Этот легкий пневматический локатор‑модуль (модель AMWFH‑S) разработан для Flex‑систем позиционирования, обеспечивает высокоточное позиционирование и быстрое переналадку плит приспособлений. Однодействующий подтягивающий (pull‑down) зажим: воздух используется только для разжима; пружина обеспечивает зажим при отключении воздуха. Повторяемость 0,06 мм. Рабочее давление: 44 psi.

Product variants

• AMWFH49‑S (ID 230414) — общий диаметр Ø49 мм; сила зажима 134 lbs; совместим с штифтами AMWFH49‑M6L, AMWFH49‑M6S; артикул AMWFH49‑S.
• AMWFH64‑S (ID 230417) — общий диаметр Ø64 мм; сила зажима 224 lbs; совместим с штифтами AMWFH64‑M8L, AMWFH64‑M8S; артикул AMWFH64‑S.

Technical specifications

• Модель: AMWFH‑S (пневматический Flex‑локатор зажима — лёгкий, pull‑down)
• Точность (повторяемость): 0,06 мм
• Принцип работы: однодействующий — воздух используется только для разжима; пружина обеспечивает зажим без подачи воздуха
• Разжимающие порты: два
• Требуемое давление воздуха: 44 psi (≈ 3,0 bar)
• Силы зажима: 134 lbs (AMWFH49‑S), 224 lbs (AMWFH64‑S)
• Доступные диаметры: 49 мм, 64 мм

Applications

• Монтаж на базовой плите в Flex‑системах для быстрого обмена плиты оснастки
• Высокоточное позиционирование и повторяемое зажатие в операциях механической обработки и сборки
• Подходит для случаев, когда требуется поведение «пружина‑для‑зажима» (защита при потере воздуха)

Materials & compatibility

• Корпус: сталь 4140 с безэлектролитным никелевым покрытием
• Шарики: нержавеющая сталь
• Совместимые зажимные штифты: AMWFH49‑M6L, AMWFH49‑M6S, AMWFH64‑M8L, AMWFH64‑M8S
