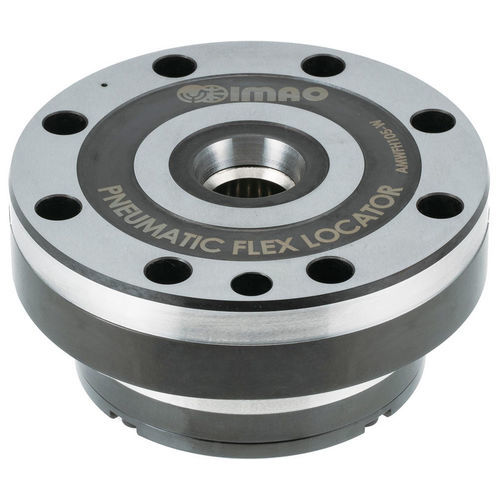

Локатор с креплением AMWFH-WP series

пневматический

Обзор
Этот пневматический модуль позиционирования и зажима Flex (серия AMWFH-WP) обеспечивает высокоточное позиционирование с зажимом на пружинной силе и опцией турбо-подачи воздуха для увеличения зажимной силы. Модуль монтируется на базовой плитe, а зажимной штифт крепится к плитe оснастки, что обеспечивает быструю смену плит и воспроизводимое позиционирование.

Особенности

• Flex-модуль для высокоточного позиционирования и высокой зажимной силы
• Зажим пружинной силой с опциональным турбо-воздушным усилением для увеличения силы
• Повторяемость позиционирования: 5 микрон (0,005 мм)
• Может использоваться как формафиксирующий зажим для наружного (OD) или внутреннего (ID) зажима при установке формующих губок
• В комплекте: алмазный штифт, позиционирующий штифт, заглушка орifice, крышки монтажных отверстий и крышка позиционирующего отверстия
• Корпус: сталь 1055 с покрытием черного оксида; шарики: нержавеющая сталь
• Работа: подача воздуха на порт разблокировки для открытия; сброс воздуха — пружинный зажим; подача воздуха на турбо-порт — увеличение силы

Материалы

• Технические данные (PDF)
• Видео (демонстрация продукта)
• Инструкция (PDF)
• Каталог продукции (Pneumatic Flex Locators)

Варианты деталей

• SKU: 230401 — Деталь: AMWFH105-WP — Резьба: M5 — Диаметр: 105 мм — Номинальная зажимная сила: 899 lbs — Зажимная сила с турбо: 2,023–2,697 lbs — Рабочее давление: 87–145 psi — Использовать с: AMWFH105-M
• SKU: 230411 — Деталь: AMWFH140-WP — Резьба: M6 — Диаметр: 140 мм — Номинальная зажимная сила: 1,910 lbs — Зажимная сила с турбо: 4,271–5,845 lbs — Рабочее давление: 87–145 psi — Использовать с: AMWFH140-M

Аксессуары

• AMWFH-O — держатели для наружного захвата (OD), обрабатываемые, для использования с пневматическим зажимом AMWFH
• AMWFH-I — держатели для внутреннего захвата (ID), конический винт, для использования с пневматическим зажимом AMWFH

Технические характеристики

• Модель: AMWFH-WP (тип Flex, турбо-вход воздуха)
• Повторяемость позиционирования: 5 микрон (0,005 мм)
• Метод зажима: пружинная сила; турбо-усиление через турбо-порт
• Максимальная зажимная сила (с турбо): до 5,800 lbs (зависит от системы); диапазоны по деталям: 2,023–2,697 lbs (105 мм), 4,271–5,845 lbs (140 мм)
• Номинальная зажимная сила (без турбо): 899 lbs (105 мм), 1,910 lbs (140 мм)
• Рабочее давление: 87–145 psi
• Материал корпуса: сталь 1055 с черным оксидным покрытием; шарики: нержавеющая сталь
• Комплект поставки: алмазный штифт, позиционирующий штифт, заглушка орifice, крышки монтажных отверстий, крышка позиционирующего отверстия
• Использование в качестве формыфиксирующего зажима: совместимо с формующими губками OD/ID
• Доступные диаметры: 105 мм (AMWFH105-WP), 140 мм (AMWFH140-WP)
