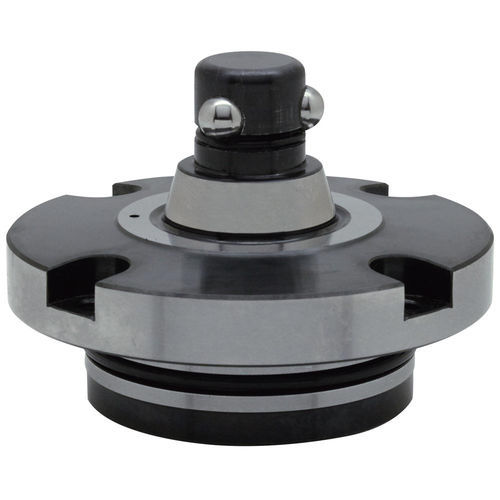

Локатор с креплением AMWF-W series

пневматический

Описание продукта
Эти пневматические локаторы с шариковой фиксацией используются с приемниками Flex серии AMWF-BU для позиционирования и закрепления в широком спектре оснастки, приспособлений и сборочных операций. Втулка центрируется и зажимается, когда три шарика выдвинуты, обеспечивая высокую повторяемость позиционирования. При подаче воздуха шарики втягиваются в штифт, позволяя освободить штифт из приёмника. Повторяемость позиционирования: ±0,003 µm. Корпус изготовлен из стали 4140 с химическим никелевым покрытием. Шарики из нержавеющей стали 440C. Цилиндр из стали 1045.

Особенности

• Пневматический локатор с шариковой блокировкой
• Используется с приемниками серии AMWF-BU
• Механизм из трёх шариков для центрирования втулки и высокой повторяемости
• Воздушное втягивание шариков для освобождения
• Корпус: сталь 4140, химическое никелирование
• Шарики: 440C нержавеющая сталь
• Цилиндр: сталь 1045

Варианты деталей (таблица)
ID | SKU | Part Number | Type | T Thread (drilled hole dia.) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | D5 (mm) | D6 (mm) | Dp P.C.D. (mm) | L (mm) | H | H1 | H2 | H3 | V (degrees) | For SHCS Size | Clamping Force (Lbs) | Operating Air Pressure (psi) | Use Receptacle Bushing | PN
136928 | AMWF40-W-S | AMWF40-W-S | Straight | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 20 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72.5 | AMF40-BU-T/-D/-S |
136926 | AMWF40-W-T | AMWF40-W-T | Tapered | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 24.5 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72.5 | AMF40-BU-T/-D/-S |
136929 | AMWF50-W-S | AMWF50-W-S | Straight | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 26 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72.5 | AMF50-BU-T/-D/-S |
136927 | AMWF50-W-T | AMWF50-W-T | Tapered | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 31.5 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72.5 | AMF50-BU-T/-D/-S |

Технические характеристики

• Модель: AMWF-W
• Доступные типы: Straight (прямой) и Tapered (конический)
• Типичные размеры резьбы: M6 x 1,00 и M8 x 1,25 (диаметры сверления указаны в таблице)
• Повторяемость позиционирования: ±0,003 µm
• Материал корпуса: сталь 4140 с химическим никелевым покрытием
• Материал шариков: 440C нержавеющая сталь
• Материал цилиндра: сталь 1045
• Примерные силы зажима: ~899,2 lbs (варианты AMWF40), ~1416,2 lbs (варианты AMWF50)
• Типичное рабочее давление воздуха: 72,5 psi (см. таблицу по варианту)
• Разработано для использования с приемниками серии AMWF-BU
