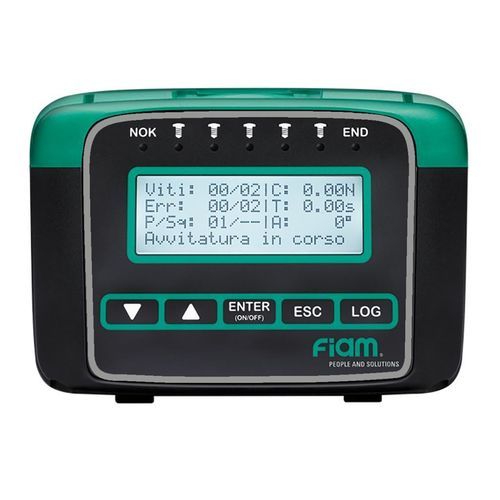

БЛОК УПРАВЛЕНИЯ TPU-A3
TPU-A3 управляет всеми функциями сопряжённых бесщёточных электровинтовёртов eTensil с интегрированным датчиком крутящего момента и датчиками Холла для измерения угла, обеспечивая электронное определение момента и угла для трассируемости и inline‑проверок.

ОСНОВНЫЕ ВОЗМОЖНОСТИ

• Регулировка момента в процессе работы с панели оператора.
• Отображение в конце цикла: зафиксированный МОМЕНТ, измеренный УГОЛ, статус OK/NOK и время затяжки.
• Обнаружение аномалий процесса (повреждённая резьба, ранее затянутые винты) путём мониторинга параметров цикла.
• Удалённое управление и обмен данными с ПЛК или внешними устройствами.
• Функция Poka Yoke для проверки наличия уплотнений, резиновых элементов и т.п. при сборке.
• Передача состояния фазы и системы для интеграции в производственную линию.

ФУНКЦИИ

• 8 программ для управления затяжкой.
• 1 программируемая последовательность до 8 шагов.
• Функция Retention: программируемый интервал ожидания между программами.
• Автоматическое распознавание и конфигурация инструмента.
• Учёт винтов для Poka Yoke.
• Контроль времени затяжки Min/Max – Poka Yoke.
• Регулируемая скорость откручивания.
• 2 уровня паролей для защиты параметров или полного блокирования системы.
• Калибровка блока.
• Выбор единиц измерения: Nm / Lb / In. / Kgf.cm.
• Выбор языка: IT, EN, DE, FR, ES, TR.
• Серийная связь (RS232).
• Хранение результатов последних 99 затяжек.
• Интерфейс с рабочими местами и периферией.
• Выбор программ удалённо через I/O.
• Контроль угла затяжки Min/Max – Poka Yoke.
• Режим "Program Source" для управления выбором программы внешними устройствами.

SMART‑ФУНКЦИИ

• SMART THREAD: для самонарезающих, самосверлящих или самонарезающих винтов и случаев, когда конечный момент меньше момента формирования резьбы.
• SMART SPEED: двухфазная стратегия — высокая скорость до заданного угла, затем снижение скорости для точного контроля конечного момента; повышает повторяемость на жёстких соединениях.

ДОПОЛНИТЕЛЬНЫЕ ОСОБЕННОСТИ

• Направление затяжки: по часовой или против часовой стрелки.
• Фронтальная светодиодная подсветка с регулировкой яркости 0–100%.
• Мягкий пуск: регулируемая кривая ускорения для удобного захвата винта.
• Скорость инструмента настраивается в пределах мин/макс.

СТРАТЕГИИ ЗАТЯЖКИ

• Контроль крутящего момента.
• Контроль момента с контролем времени затяжки.
• Контроль момента с контролем угла затяжки.
• Контроль момента с контролем времени и угла.
• Контроль по углу с мониторингом момента и времени.
• Контроль по времени с мониторингом момента и угла (stop‑by‑time).
• Мониторинг превалирующего момента.
• Мониторинг среднего момента (rolling).

СПЕЦИАЛЬНЫЕ СТРАТЕГИИ

• PRE‑AUTO UNTIGHTENING: настраиваемый угол откручивания и пауза перед повторной затяжкой.
• POST‑AUTO UNTIGHTENING: настраиваемый угол откручивания и пауза после затяжки.
• STOP‑BY‑TIME: управление циклом по заданному времени для затяжки по глубине.
• SMART TORQUE PROGRAMMING: предел момента, при превышении которого цикл автоматически останавливается.
• PREVAILING TORQUE: мониторинг среднего момента по углу резьбы с настраиваемыми допусками; отображение пикового и/или среднего момента.
• AVERAGE TORQUE MONITORING (ROLLING): угловая тест‑функция для проверки целостности компонентов (например, подшипников).

ОСОБЕННОСТИ (РЕЗЮМЕ)

• I/O порт: 8 входов / 8 выходов программируемые (21+22 типов сигналов).
• 7 индикаторных LED для моментального отображения состояния процесса.
• ESD сертификация.
• Сетевой кабель в комплекте.
• Питание: 230 Vac ±10% 50–60 Hz (тех. данные: 100–240 Vac).
• Расширенная гарантия: 2 года или 1 000 000 циклов.

ПРИМЕНЕНИЕ
Разработан для промышленных условий, требующих высокой точности затяжки и полного контроля процесса. Снижает количество постпроцессных проверок и поддерживает inline‑контроль качества на сборочных линиях.

Технические характеристики

• Модель: TPU-A3
• Код: 686200116
• Длина кабеля: 3 м
• Габариты: L 185 x P 150 x H 105 мм
• Совместимые инструменты/блоки: eTensil E8CA...A
• Input: 8
• Рабочее напряжение: 32 Vdc
• Output: 8
• Питающее напряжение: 100 - 240 Vac
• Тип: блок питания и управления
• Вес: 0,8 кг
