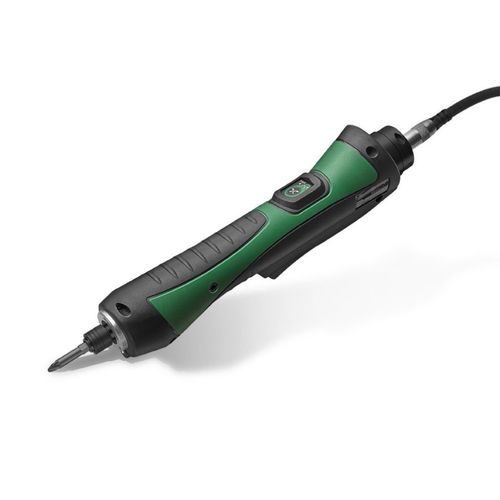

Электрический шуруповерт с регулированием крутящего момента поглощением тока eTensil E8CC series

проводнойпрямая модельс автоматическим отключением

Категория
Прямая бесщеточная электрическая отвертка с управлением крутящим моментом/углом по потребляемому току

Описание

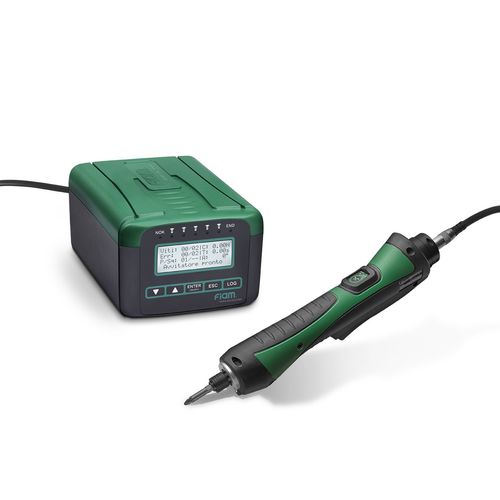

E8CC2A-2000 разработана и изготовлена Fiam в Италии. Это ручная бесщеточная электрическая отвертка для промышленных линий сборки. Крутящий момент выводится из измерения тока двигателя, угол фиксируется встроенными датчиками Холла. Параметры момента и угла можно менять в ходе операций через подключаемый блок питания/управления (TPU-C1 или TPU-C3).

Эргономика и безопасность
Пуск рычагом требует всего 9 N усилия, что снижает усталость оператора. Кнопка реверса выполняет также функции многофункционального программирования и оснащена светодиодной индикацией. Эргономичная амбидекстральная рукоятка разработана с учётом меньших рук, покрыта мягким изолирующим материалом и расположена близко к точке закручивания для удобного центрирования.

Подготовка для Pick & Place
Передняя подготовка для установки вакуумного захватного наконечника (заказывается отдельно). Совместима с вакуумным насосом SSU для синхронизированных Pick & Place операций.

Базовые функции системы (отвёртка + TPU-C1)

• 1 программа управления процессом закрутки
• Автоматическое распознавание инструмента и конфигурации
• Отображение OK/NOK, значение момента в Nm и время закрутки
• Индикация последовательности и подсчёт винтов через LED (Poka Yoke)
• Регулируемая частота вращения в диапазоне min/max
• Затягивание по часовой/против часовой; откручивание включаемо/отключаемо
• Программируемый мягкий пуск (soft start)
• Контроль времени цикла для обнаружения отклонений (срыв резьбы, уже закрученные винты)
• Память до 99 операций закрутки
• Удалённое управление и интеграция с PLC/рабочей станцией
• I/O 8 + 8 свободно программируемых

Расширенные функции (примеры)

• SMART THREAD: для самонарезающих/самосверлящих винтов или когда конечный момент меньше момента нарезания резьбы
• SMART SPEED: двухфазная стратегия — высокая скорость до заданного угла, затем управляемая скорость для точности
• S.R.O. – Smart Range Optimizer: автоматический выбор оптимального диапазона конечной скорости по заданному моменту

Стратегии закрутки

• Контроль момента
• Контроль момента с мониторингом времени цикла

Дополнительные функции (отвёртка + TPU-C3)
Включает функции TPU-C1 и дополнительно:

• 8 программ управления процессом
• 1 программируемая последовательность до 8 шагов
• Отображение значения угла, состояния OK/NOK, значения момента и времени закрутки
• Контроль Min/Max времени и Min/Max угла закрутки (Poka Yoke)
• I/O 8 + 8 свободно программируемых (расширенные типы сигналов)
• Retention: программируемый интервал ожидания между программами

Функции, связанные с циклом

• PRE-AUTO-UNSCREW и POST-AUTO-UNSCREW: настраиваемый угол откручивания и время паузы
• ВРЕМЕННОЕ ЗАКРУЧИВАНИЕ: для приложений с контролем по глубине без задания момента

Особенности

• 4 режима запуска на блоке управления: рычаг, толчок, рычаг+толчок, зафиксированный рычаг+толчок
• Передняя подготовка для установки вакуумного захвата винта
• Фронтальная LED-подсветка рабочей зоны
• Кабель подключения в комплекте
• Быстрозажимной патрон (FEMALE HEXAGON 1/4")
• ESD сертификация
• Расширенная гарантия: 2 года или 1 000 000 циклов

Применения
Промышленные производственные среды, требующие высокой гибкости производства: система адаптируется к изменчивости партий и различным типам винтов, подходит для автоматизированных и полуавтоматизированных линий.

Технические характеристики

• Модель: E8CC2A-2000
• Артикул: 111712100
• Диапазон момента (Nm): 0.3 ÷ 2
• Диапазон холостого хода (об/мин): 300 ÷ 2000
• Привод аксессуаров: FEMALE HEXAGON 1/4"
• Размеры (mm): Ø 39 x L 275
• Запуск: Programmable
• Длина кабеля (m): 3
• Вес (Kg): 0.76
• Рукоять: STRAIGHT
• Обратный ход: Reversible
• Технологии завинчивания: управление крутящим моментом/углом по току
• Напряжение питания (Vac): 100 - 240
• Рабочее напряжение (Vdc): 32
• Совместимая единица: TPU-C1 / TPU-C3
