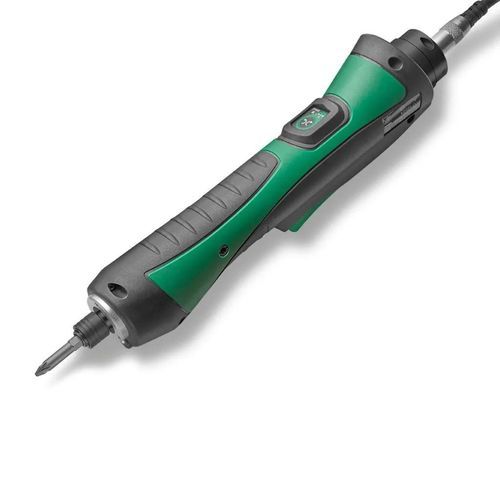

Электрический шуруповерт со встроенным трансдуктором eTensil E8CA series

проводнойпрямая модель

ПРЯМОЙ ЭЛЕКТРИЧЕСКИЙ ШУРУПОВЁР С КОНТРОЛЕМ КРУТЯЩЕГО МОМЕНТА/УГЛА ЧЕРЕЗ ВСТРОЕННЫЙ ПРЕОБРАЗОВАТЕЛЬ

Обзор
Безщеточный шуруповёрт, разработан и изготовлен компанией Fiam в Италии. Надёжный инструмент для промышленных линий сборки: встроенный преобразователь крутящего момента и датчики Холла обеспечивают высокое разрешение измерения момента и угла для управляемых процессов.

Точность момента
±5% при Cm и CmK ≥ 1,67.

Шуруповёрт + блок управления TPU-A3 (функции системы)

• 8 программ для управления процессом затяжки
• 1 программируемая последовательность до 8 шагов
• Автоматическое распознавание инструмента и мгновенная конфигурация
• ДИСПЛЕЙ: статус OK/NOK
• значение момента в Nm
• значение угла
• время затяжки
• Отображение последовательности затяжек светодиодами
• ПОДСЧЁТ ВИНТОВ (Poka Yoke)
• Скорость инструмента настраивается в диапазоне
• Фронтальная подсветка LED регулируемой яркости
• Отворачивание: включаемое/выключаемое, скорость программируемая
• Мягкий старт: настраиваемое время разгона
• Обнаружение аномалий процесса по времени затяжки
• Память до 99 затяжек (статистика процесса)
• Интерфейс с ПЛК, возможна удалённая связь
• SMART THREAD для самонарезающих/самосверлящих винтов
• SMART SPEED: двухфазная стратегия скорости для точности
• Параметризуемые функции, программируемые I/O 8+8
• Smart Pro-программирование для управления концом цикла/аномалиями
• Контроль min/max угла затяжки – система Poka Yoke
• Отображение УГЛА, ВРЕМЕНИ и МОМЕНТА в конце цикла

Особые функции

• PRE-AUTO UNTIGHTENING: настраиваемый угол отворачивания и пауза между отворачиванием и последующим затяжкой (полезно при работе с разъёмами)
• POST-AUTO UNTIGHTENING: настраиваемый угол отворачивания и пауза перед левой ротацией после затяжки
• STOP-BY-TIME: затяжка по времени/высоте без задания момента

Преобладающий момент и мониторинг

• PREVAILING TORQUE: мониторинг среднего момента по углу резьбы с настраиваемыми порогами принятия; целевой момент корректируется на величину среднего обнаруженного момента для компенсации потерь на трение
• AVERAGE TORQUE MONITORING (ROLLING): тест-функция для отображения и проверки среднего момента на компоненте по угловой стратегии

Стратегии затяжки

• Контроль момента
• Контроль момента с мониторингом угла
• Контроль момента с мониторингом времени
• Контроль момента с мониторингом времени и угла
• Контроль угла с мониторингом момента
• Контроль по времени с мониторингом момента (Stop-by-time)
• Контроль преобладающего момента
• Мониторинг среднего момента (rolling)

Характеристики

• Запуск: рычаг (давление срабатывания 9 N)
• Фронтальная подготовка для установки всасывающей головки
• Фронтальная LED-подсветка рабочей зоны
• Соединительный кабель в комплекте (3 м)
• Быстросменный патрон (внутренний шестигранник 1/4")
• ESD сертификация
• Сертификат соответствия значений момента (действителен 1 год)
• Расширенная гарантия: 2 года или 1 000 000 циклов

Эргономика и использование
Низкое усилие срабатывания (9 N) снижает нагрузку оператора. Реверсивная кнопка для мультифункционального программирования с индикацией LED. Прямой эргономичный захват для правшей и левшей, адаптирован под более небольшие руки, покрытие против скольжения.

Применения
Подходит для промышленных областей, где требуются контроль процесса и прослеживаемость затяжки, помогает снизить постпроцессные проверки и оптимизировать время и затраты производства.

Технические характеристики

• Модель: 5 TYPE
• Интерфейс крепления: внутренний шестигранник 1/4"
• Длина кабеля: 3 м
• Совместимый контроллер: TPU-A3
• Габариты: Ø 39 x L 257 мм
• Рукоять: прямая
• Рабочее напряжение (Vdc): 32
• Питание (Vac): 100–240
• Вес: 0,81 кг
