Устройство управления затяжки TPU-C3

для сетис индикаторомвизуализации данных технологического процесса и изготовления

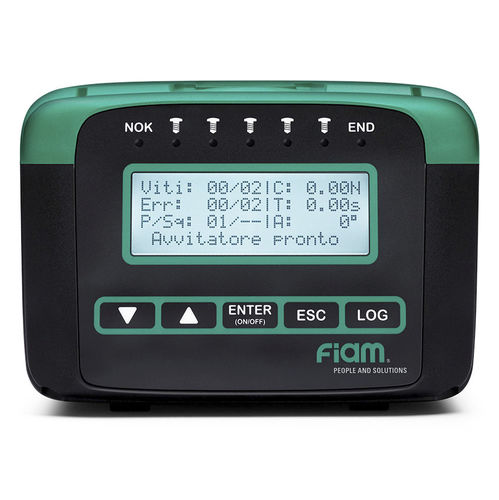

БЛОК ПИТАНИЯ И УПРАВЛЕНИЯ TPU-C3 — РАСШИРЕННАЯ МОДИФИКАЦИЯ
TPU-C3 — блок питания и управления для процессов затяжки Industry 4.0. Управляет безщёточными отвертками и моторами eTensil с контролем момента/угла: момент определяют по току мотора, угол — по встроенным датчикам Холла.

Основные возможности

• Регулировка момента и угла в процессе через панель оператора
• Отображение в конце цикла: статус OK/NOK, величина угла, время затяжки и значения момента
• Обнаружение отклонений процесса (повреждённая резьба, заранее закрученные винты) по контролю времени и параметров
• Связь и удалённое управление PLC и внешними устройствами
• Функция Poka Yoke для проверки наличия критичных элементов (уплотнений, резиновых деталей и т.д.)
• Интеграция с оборудованием линии: фиксаторы, селекторы аксессуаров, системы вакуумного захвата винтов

ФУНКЦИИ

• 8 программ для управления циклами затяжки
• 1 программируемая последовательность до 8 шагов
• Retention: программируемый интервал ожидания между программами
• Автоматическое распознавание и настройка подключённого инструмента
• Подсчёт винтов (Poka Yoke)
• Контроль Min/Max времени затяжки — Poka Yoke
• Контроль Min/Max угла затяжки — Poka Yoke
• Настраиваемая скорость отворачивания
• Двухуровневая защита паролем для сохранения параметров или полной блокировки
• Калибровка блока
• Единицы измерения: Nm / Lb / In. / Kgf.cm
• Серийная связь (RS232)
• Выбор языка: IT, EN, DE, FR, ES, TR
• Хранение результатов последних 99 циклов
• Интерфейс с рабочими местами и внешними устройствами
• Выбор программы через I/O (удалённо)
• Функция Program Source для управления выбором программы при подключении внешних устройств

УМНЫЕ ФУНКЦИИ

• SMART THREAD: для самонарезающих, самосверлящих винтов или если финальный момент меньше момента формирования резьбы
• SMART SPEED: двухфазная стратегия затяжки — высокая скорость до заданного угла, затем переход на предустановленную скорость для точности
• S.R.O. (Smart Range Optimizer): автоматически определяет оптимальный диапазон конечной скорости по установленному моменту и модели инструмента

ПРОГРАММИРОВАНИЕ (SMART PRO EVO)

• Режимы запуска: рычаг; нажим; рычаг + нажим; зафиксированный рычаг + нажим
• Для пистолетных моделей доступен только запуск кнопкой
• При использовании с натрунерами доступен дистанционный запуск

СТРАТЕГИИ ЗАТЯЖКИ

• Управление моментом
• Управление моментом с контролем времени затяжки
• Управление моментом с контролем угла
• Управление моментом с контролем времени и угла
• Управление углом с контролем момента и времени
• Управление по времени с контролем момента и угла (затяжка по времени)
• PRE-SELF UNTIGHTENING: настраиваемый угол отворачивания и пауза между отворачиванием и последующей затяжкой
• POST-SELF UNTIGHTENING: настраиваемый угол отворачивания и пауза перед повторным запуском
• STOP-BY-TIME: затяжка по заданному времени для приложений с ограничением по глубине

ХАРАКТЕРИСТИКИ

• I/O порт: 8 входов / 8 выходов программируемые (21+22 типа сигналов)
• 7 индикаторных LED для моментальной информации о состоянии процесса
• ESD сертификация
• Сетевой кабель в комплекте
• Питающее напряжение: 100–240 Vac (указано также 230 Vac ±10% 50–60 Hz)
• Расширенная гарантия: 2 года или 1 000 000 циклов

ПРИМЕНЕНИЕ
Industry 4.0 решение для интеграции с системами управления производством, обмена данными по затяжке и для удалённой визуализации, управления и мониторинга затяжечных процессов через облачные платформы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель: TPU-C3
• Код: 686200107
• Длина кабеля: 3 м
• Размеры (мм): L 185 x D 150 x H 105
• Совместимые инструменты: eTensil E8CC... / E8MCC...
• Входы: 8
• Выходы: 8
• Рабочее напряжение (Vdc): 32
• Питание (Vac): 100 - 240
• Тип: Блок питания и управления
• Вес (кг): 0,8
