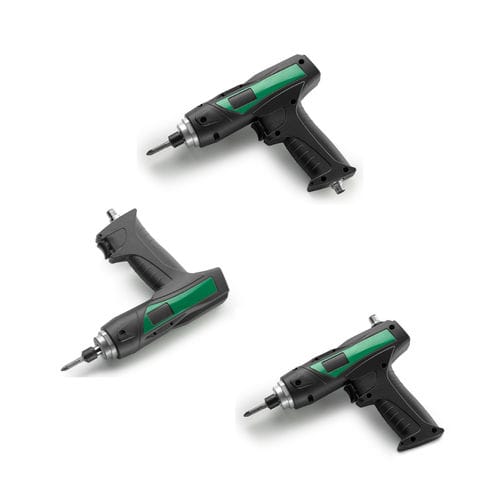

Проводной электрический шуруповерт eTensil E8CC AP series

модель пистолетбесщеточныйс регулированием крутящего момента поглощением тока

Обзор продукта
Бесщеточный электрический шуруповерт с пистолетной рукояткой, разработанный и изготовленный Fiam в Италии. Компактный инструмент высокой точности для промышленных сборочных линий, предназначен для интеграции в среды Industry 4.0 и для работы с различными типами винтов и партиями производства.

Как определяются крутящий момент и угол
Крутящий момент определяется по измерению тока, потребляемого мотором; угол фиксируется встроенными датчиками Холла. Крутящий момент можно настраивать в процессе цикловой сборки через параметры на сопряжённом блоке управления (TPU-C1 или расширенном TPU-C3).

Эргономика и удобство использования
Пистолетная рукоятка с передним хватом для правшей и левшей, с узким профилем для удобства пользователей с небольшими руками. Покрытие из нескользящего материала улучшает удержание, обеспечивает теплоизоляцию и комфорт оператора. Кнопка реверса служит также для мультифункционального программирования; 6 светодиодов обеспечивают обратную связь по процессу затяжки.

БАЗОВАЯ ФУНКЦИОНАЛЬНОСТЬ: ОТВЕРТКА + БЛОК УПРАВЛЕНИЯ TPU-C1

• 1 программа для управления процессом затяжки
• Автоматическое распознавание инструмента и мгновенная конфигурация
• Отображение: OK / NOK, значение крутящего момента (Nm или др.), время затяжки
• Показывает последовательность затянутых винтов с помощью ярких LED
• Подсчёт винтов (устройство Poka Yoke)
• Скорость инструмента настраивается в пределах мин/макс
• Отвинчивание: можно включать/выключать, скорость настраивается
• Мягкий старт: настраиваемое время ускорения
• Обнаруживает аномалии процесса (перезаворачивание, уже затянутые винты) контролем времени
• Хранит до 99 операций затяжки (статистика процесса)
• Интеграция с PLC и удалённое управление
• Параметризуемые функции для различных применений
• 8 + 8 программируемых входов/выходов (9 + 11 типов сигналов)
• Smart Pro программирование для управления окончанием цикла и аномалиями
• Industry 4.0: взаимодействие с системой управления заводом

Специальные функции

• SMART THREAD: для саморезов/самонарезающих/самосверлящих винтов или когда итоговый момент меньше момента формирования резьбы
• SMART SPEED: двухфазная стратегия (высокая скорость до заданного угла, затем предопределённая скорость для точности)
• S.R.O. – Smart Range Optimizer: автоматически определяет оптимальный диапазон конечной скорости в зависимости от заданного момента и модели отвертки, снижая ошибки по превышению момента

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ: ОТВЕРТКА + TPU-C3
Помимо функций TPU-C1, модель TPU-C3 предлагает:

• 8 программ управления процессом
• 1 программируемая последовательность до 8 шагов
• Контроль времени затяжки Min/Max – система Poka Yoke
• Контроль угла затяжки Min/Max – система Poka Yoke
• Отображение: OK / NOK, крутящий момент, время, угол
• 8 + 8 программируемых I/O (21 + 22 типов сигналов)
• Retention: программируемый интервал ожидания между программами

Дополнительные возможности TPU-C3

• PRE-AUTO UNTIGHTENING: установка угла отворачивания и паузы между отворачиванием и последующей затяжкой (полезно для электрических/электронных соединений)
• POST-AUTO UNTIGHTENING: настраиваемый угол и пауза перед повторным запуском левый поворот после окончания затяжки
• STOP-BY-TIME TIGHTENING: затяжка по глубине/времени без задания момента

Дополнительные стратегии затяжки (TPU-C3)

• Контроль крутящего момента
• Контроль момента с мониторингом времени
• Контроль момента с мониторингом угла
• Контроль момента с мониторингом времени и угла
• Контроль угла с мониторингом момента и времени
• Контроль по времени с мониторингом момента и угла (Stop-by-time)

ХАРАКТЕРИСТИКИ

• Соединительный кабель в комплекте (3 м)
• Быстросъёмный патрон (внутренний шестигранник 1/4")
• ESD сертификация
• Расширенная гарантия: 2 года или 1 000 000 циклов

ПРИМЕНЕНИЕ
Производственные промышленныe участки, требующие высокой гибкости: система адаптируется к вариативности партий и разным типам винтов.

Технические данные

• Модель: E8CC2APT-2000
• Артикул: 111712181
• Крутящий момент (Nm): 0.3 ÷ 2
• Крутящий момент (Lb): 2.6 ÷ 17.7
• Диапазон оборотов холостого хода (rpm): 300 ÷ 2000
• Вес (Kg): 0.67
• Вспомогательный привод: внутренний шестигранник 1/4"
• Длина кабеля (m): 3
• Контроллер совместим: TPU-C1 / TPU-C3
• Напряжение питания (Vac): 100 - 240
• Рабочее напряжение (Vdc): 32
• Реверсивность: есть
• Размеры (mm): L 196 x H 177 x Ø 44
• Запуск: кнопка
• Тип рукоятки: пистолет с верхней подачей
• Технология затяжки: контроль момента/угла по току
