Эжектор с трубкой вентури с глубоким вакуумом Model 812008 E-Vac

с трубкой Вентуриодноуровневыйдля обработки пластмасс

Обзор
Deluxe-наборы добавляют сепаратор фильтра и регулятор давления к включённым компонентам: In-Line E-Vac®, вакуумные присоски, фитинги и трубка. Эти одноступенчатые цилиндрические вакуумные генераторы компактны и просты в монтажe непосредственно в точке применения. В наборы входят присоски, фитинги и трубки; их можно прикрутить напрямую к линии сжатого воздуха или закрепить с помощью прилагаемой монтажной скобы. Устройства высокого вакуума достигают до 27" Hg (91 kPa); расход вакуума зависит от модели. Они обычно применяются для непористых материалов, таких как стекло, стальной лист и пластик. Стандартный глушитель (закрытый конец) подходит для безпылевых условий; глушитель с прямым проходом рекомендуется при наличии частиц, поскольку он не накапливает мусор. Глушители с прямым проходом обеспечивают лучшую шумоподавление (до 26 dBA).

Применения

• Подъём и установка деталей и компонентов
• Открытие мешков/упаковок
• Установка этикеток
• Вакуумформование и эвакуация форм
• Вакуумная заливка и испытания на герметичность
• Эвакуация контейнеров, зажим и центровка
• Выравнивание бумаги и подача в печатном оборудовании
• Вакуумная упаковка и поверхностный монтаж
• Вакуумный пресс для шпона и ламинатов
• Формирование коробок и робототехнические приспособления
• Вакуумная работа с жидкостями для испытаний

Преимущества

• Компактная, портативная конструкция
• Одноступенчатый вентури устраняет колебания вакуума
• Тихая работа (доступны опциональные глушители)
• Мгновенное создание вакуума
• Простота монтажа в точке использования (нарезать резьбу на воздушной магистрали или использовать монтажную скобу)
• Лёгкая, прочная конструкция из алюминия 6061
• Отсутствие движущихся частей — минимальное обслуживание
• Несколько моделей для соответствия требуемому расходу и вакууму
• Быстрая реакция — сокращает цикл
• Безопасная пневматическая работа — не требуется электричество

Модели / наборы (выбор)
Пример SKU, показанный в заголовке страницы: P812002H (настраиваемый продукт).

Генераторы E-Vac высокого вакуума — примеры моделей (непористые)
810002 — 2.3 SCFM (65 SLPM)
810003 — 3.3 SCFM (93 SLPM)
810006 — 6.2 SCFM (176 SLPM)
810008 — 8.4 SCFM (238 SLPM)
810013 — 13.2 SCFM (374 SLPM)
810023 — 23.1 SCFM (654 SLPM)
810031 — 30.8 SCFM (872 SLPM)
Максимальный вакуум для перечисленных моделей: 27" Hg (91 kPa). Расход и потребление воздуха зависят от модели и опции глушителя.

Наборы — примеры в таблицах продуктов
E-Vac Only: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit без глушителя (включает E-Vac, присоски, фитинги, трубку, монтажную скобу): 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit без глушителя (включает E-Vac, присоски, фитинги, трубку, монтажную скобу, фильтр и регулятор): 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac с стандартным глушителем: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit со стандартным глушителем: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit со стандартным глушителем: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac с прямоточным глушителем: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit с прямоточным глушителем: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit с прямоточным глушителем: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Аксессуары (выбор)

• Глушители — стандартный (закрытый конец) и прямоточный (рекомендуется при наличии частиц; лучшая шумоподавление до 26 dBA)
• Фитинги и трубки — push-in фитинги и полиуретановые вакуумные трубки (длины: 10', 20', 30', 40', 50'); минимизируйте длину трубки для оптимального времени захвата/сброса
• Обратный клапан — держит вакуум при потере сжатого воздуха; большой пропускной поток, минимальное сопротивление
• Вакуумметр — модели для 0–30" Hg
• Push-in соединители, поворотные соединения, тройники, фланцевые и соединительные фитинги — различные размеры и типы резьбы
• Монтажная скоба — скоба со стропой включена во многие комплекты
• Рекомендуются автоматические дренажные фильтры-сепараторы и масловодоотделители для подготовки сжатого воздуха; регуляторы давления и соленоидные клапаны для управления

Производительность (сводка)
Устройства высокого вакуума доступны до 27" Hg (91 kPa). Расход вакуума и потребление воздуха зависят от выбранной модели и опции глушителя. Примеры потоков (SCFM при 80 PSIG): 2.3, 3.3, 6.2, 8.4, 13.2, 23.1, 30.8 SCFM. Более высокие номера моделей соответствуют большей пропускной способности; время эвакуации и подробные таблицы производительности предоставлены по моделям в спецификациях продукта.

Технические характеристики

• Семейство продукта: In-Line E-Vac® (High Vacuum, показан Deluxe Kit)
• Макс. вакуум: до 27" Hg (91 kPa)
• Поток вакуума: варьируется по модели (пример до 30.8 SCFM / 872 SLPM)
• Конструкция: алюминий 6061
• Концепция: одноступенчатый вентури-вакуумный генератор, без движущихся частей
• Работа: пневматическая — электроэнергия не требуется

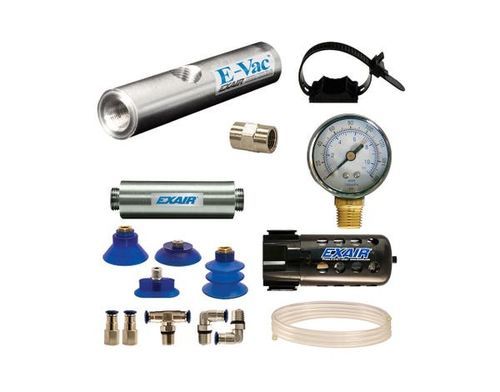

• Киты включают (Deluxe): блок E-Vac, набор вакуумных присосок, фитинги (прямые/гнутые/тройники), 10' трубку, монтажную скобу, автоматический фильтр-сепаратор, регулятор давления (с муфтой)
• Опции глушителя: стандартный глушитель (закрытый конец) и прямоточный глушитель (рекомендуется при наличии частиц; лучшая шумоподавление)
• Типичные применения: pick & place, упаковка, маркировка, формовка, проверка на утечки, роботизированное оснащение, вакуумный пресс, вакуумная упаковка
• Пример SKU на странице: P812002H
• ID продукта на странице: 11085
• Цена на странице (основная конфигурация): $879.00 (USD)
