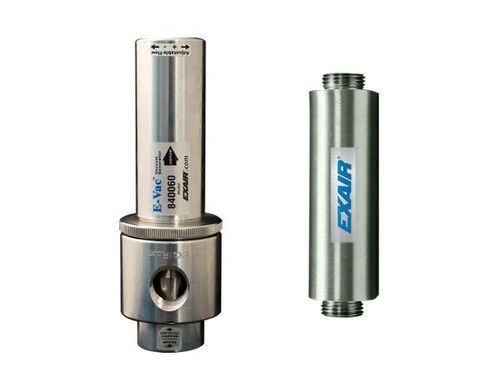

Регулируемый эжектор с трубкой вентури Model 841008M E-Vac

с трубкой Вентуриодноуровневыйдля аспиратора

Обзор
Серия Adjustable E‑Vac® от EXAIR — это вакуумные генераторы, приводимые в действие сжатым воздухом, с возможностью регулировки уровня вакуума и расхода. Устройства компактны, не имеют движущихся частей и не требуют обслуживания, подходят для широкого спектра промышленных задач по захвату, зажиму, подъему, упаковке и обработке поверхностей. Прямоточный глушитель рекомендуется в средах с частицами и обеспечивает наилучшее снижения шума (до 26 dBA).

Области применения

• Пик‑энд‑плейс деталей и узлов
• Открытие мешков и упаковок
• Установка этикеток
• Вакуумное формование и эвакуация форм
• Вакуумная заправка и тесты на утечки
• Эвакуация контейнеров и вакуумная упаковка
• Зажим, центровка и роботизированные захваты
• Выравнивание и подача бумаги в печатном оборудовании
• Вакуумные прессы для шпонитов и ламинированных материалов

Преимущества

• Простая регулировка уровня вакуума вращением выпускного отверстия с фиксирующим кольцом
• Оптимизация расхода воздуха в зависимости от требуемого вакуума
• Отсутствие движущихся частей — не требует обслуживания
• Прямоточный глушитель пропускает частицы, не засоряясь
• Низкий уровень шума (прямоточный глушитель до 26 dBA)
• Мгновенная реакция и стабильный одноступенчатый вакуум
• Легкая конструкция из алюминия 6061
• Простота монтажа в точке применения; портативность

Модели / Конфигурации (сводка)
Adjustable E‑Vac без глушителя: 840008 — 8.2 SCFM (232 SLPM); 840015 — 15.4 SCFM (436 SLPM); 840030 — 26.4 SCFM (748 SLPM); 840060 — 62.7 SCFM (1,775 SLPM).
С прямоточным глушителем: 840008M, 840015M, 840030M, 840060M.
Киты: базовые комплекты (841xxx), комплекты с глушителем (841xxM), премиум‑киты с фильтром и регулятором (842xxx / 842xxxM).

Ключевые замечания по характеристикам
- Заводская настройка 15 in Hg (≈51 kPa); максимально ≈25 in Hg (≈85 kPa) на непористых поверхностях (для более высокого вакуума требуется больший расход воздуха).
- Вакуум и поток регулируются ослаблением фиксирующего кольца и поворотом выпускного канала; затянуть кольцо для фиксации настроек.
- Выбор модели определяет расход воздуха / возможности по потоку (см. список моделей выше).

Аксессуары и компоненты системы
EXAIR предлагает стандартные и прямоточные глушители, фитинги, push‑in соединители, полиуретановые трубки (1/4" и 3/8", длины до 50'), обратные клапаны, вакуумметры (0–30 in Hg), монтажный кронштейн и опциональные фильтр/регулятор. Рекомендации:

• Стандартный глушитель: закрытый конец, для сред без пыли
• Прямоточный глушитель: предотвращает накопление загрязнений и обеспечивает лучшую шумоподавление
• Вакуумные трубки: различные размеры и длины для компоновки системы
• Обратные клапаны и поворотные/панельные соединения для удержания вакуума и упрощения монтажа
• Рекомендуются автоматические дренажные сепараторы и фильтры для удаления масел на линии сжатого воздуха

Галерея / Примечания по комплектам
Премиум‑киты включают насос, присоски, фитинги, трубки, монтажный кронштейн, фильтр и регулятор с муфтой. Семейство изделий выполнено из алюминия и доступно в четырех размерах.

Характеристики / Технические спецификации

• Серия: Adjustable E‑Vac®
• Конструкция: алюминий 6061
• Работа: приводится сжатым воздухом (электричество не требуется)
• Регулируемый вакуум: завод 15 in Hg (51 kPa); макс. ≈25 in Hg (85 kPa) на непористых поверхностях
• Варианты расхода/потребления воздуха: 8.2 SCFM (232 SLPM) — 840008; 15.4 SCFM (436 SLPM) — 840015; 26.4 SCFM (748 SLPM) — 840030; 62.7 SCFM (1,775 SLPM) — 840060
• Максимальный расход (другие конфигурации) до 81 SCFM (2,294 SLPM)
• Снижение шума: прямоточный глушитель до 26 dBA
• Нет движущихся частей — не требует обслуживания; вакуумный порт NPT
• Доступные аксессуары: глушители, обратные клапаны, манометры, фитинги, трубки, сепараторы, регуляторы, соленоидные клапаны
