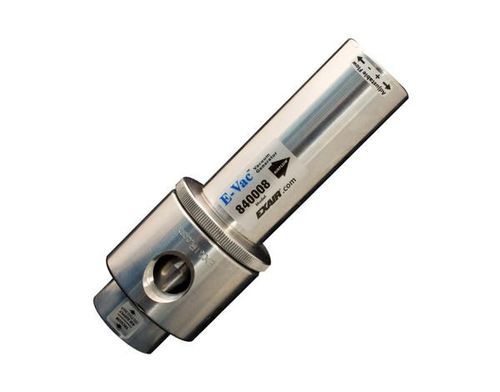

Регулируемый эжектор с трубкой вентури Model 840030 E-Vac

с трубкой Вентуриодноуровневыйс низким уровнем шума

Обзор
Adjustable E-Vac® компании EXAIR — это недорогая серия вакуумных генераторов, работающих на сжатом воздухе, с легко настраиваемыми величинами вакуума и расхода воздуха для соответствия требованиям приложения. Компактная конструкция без движущихся частей, не требует обслуживания; подходит для операций подбора и размещения, открытия пакетов, зажима, подъёма, центровки (chucking) и поверхностного монтажа. Вакуум и расход регулируются поворотом венчури/выпуска и фиксируются стопорным кольцом. Доступен набор присосок и аксессуаров для построения полного вакуумного контура.

Применения

• Pick-and-place деталей и оборудования
• Открытие мешков и упаковок
• Установка этикеток
• Вакуумформование и эвакуация форм
• Вакуумная заливка и испытания на герметичность
• Эвакуация контейнеров и вакуумная упаковка
• Зажимы, центровка и поверхностный монтаж
• Выравнивание и подача бумаги в печатном оборудовании
• Формирование коробок и роботизированные инструменты
• Отбор жидкостей для тестирования

Преимущества

• Простая установка требуемого уровня вакуума в точке применения
• Минимизация расхода сжатого воздуха
• Компактность, портативность и простота монтажа
• Конструкция, устойчивая к засорению, пропускает пыль и загрязнения
• Одноступенчатая конструкция устраняет колебания вакуума
• Тихая работа (опционально доступны глушители)
• Мгновенный вакуум и быстрая реакция
• Нет движущихся частей — не требует обслуживания
• Прочная конструкция из алюминия 6061
• Безопасная эксплуатация — не требуется электропитание
• Несколько моделей для разных требований по расходу

Модели / комплекты (сводная таблица)
Заголовок: SCFM (SLPM) — Adjustable E-Vac Only — Adjustable E-Vac With Straight Through Muffler — Kit Without Straight Through Muffler — Kit With Straight Through Muffler — Deluxe Kit Without Straight Through Muffler — Deluxe Kit With Straight Through Muffler
8.2 SCFM (232 SLPM) — 840008 — 840008M — 841008 — 841008M — 842008 — 842008M
15.4 SCFM (436 SLPM) — 840015 — 840015M — 841015 — 841015M — 842015 — 842015M
26.4 SCFM (747 SLPM) — 840030 — 840030M — 841030 — 841030M — 842030 — 842030M
62.7 SCFM (1,775 SLPM) — 840060 — 840060M — 841060 — 841060M — 842060 — 842060M

Характеристики (ключевые моменты)

• Заводская настройка: 15" Hg (51 kPa). Максимум на непористых поверхностях: ≈25" Hg (85 kPa).
• Расход и вакуум зависят от пористости захватываемого материала; регулировка выпуска/венчури изменяет как вакуум, так и потребление воздуха.
• Примеры производительности при 15" Hg, 80 PSIG: 840008 = 8.2 SCFM (232 SLPM), 840015 = 15.4 SCFM (436 SLPM), 840030 = 26.4 SCFM (747 SLPM), 840060 = 62.7 SCFM (1,775 SLPM).
• Время эвакуации зависит от объёма ёмкости; подробные таблицы характеристик в спецификации.

Аксессуары (сводка)
Необходимые компоненты для построения системы: глушители, трубопровод, обратные клапаны, push-in соединители, фитинги, вакуумные присоски, монтажная скоба, фильтр и регулятор (в Deluxe комплектах). Ключевые позиции:

• Стандартные глушители: 900800 (1/4 MNPT), 900801 (3/8 MNPT), 900802 (1/2 MNPT)
• Глушители с проходом: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
• Обратные клапаны: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
• Вакуумметр: 900811 (0-30" Hg)
• Push-in соединители и поворотные штуцера (примеры: серии 900773–900796)
• Вакуумные трубки нескольких длин (900795-10 … 900795-50 и серия 900796)
• Монтажная скоба: 900798

Принцип работы (кратко)
Сжатый воздух поступает во вход и ускоряется через направленное сопло перед входом в венчури. Тангенциальный вход для вакуума, расположенный между соплом и венчури, всасывает воздух из точки присоса; индуцированный воздух смешивается с основным потоком и выходит в атмосферу. Регулировка вакуума/расхода: ослабьте стопорное кольцо, поверните выпуск (против часовой стрелки — увеличить, по часовой — уменьшить), затем затяните кольцо.

Характеристики / технические данные

• Семейство моделей: Adjustable E-Vac®
• Производитель / марка: EXAIR
• Конструкция: алюминий 6061
• Работа: вакуумный генератор, приводимый в действие сжатым воздухом (без электричества)
• Регулировка: вакуум и расход регулируются через венчури/выпуск; стопорное кольцо фиксирует настройку
• Диапазон вакуума: завод 15" Hg (51 kPa); макс. ≈25" Hg (85 kPa) на непористых поверхностях
• Доступные размеры расхода (номинальные): 8.2, 15.4, 26.4, 62.7 SCFM (232, 436, 747, 1775 SLPM)
• Опции моделей и комплектов: только E-Vac; E-Vac с проходным глушителем; Kits и Deluxe Kits (включают фильтр и регулятор)
• Нет движущихся частей — без обслуживания
• Рекомендуемое питание: чистый сухой сжатый воздух; использовать автоматические осушители и масловлагоотделители для максимальной производительности
• Опциональные аксессуары: глушители, обратные клапаны, вакуумметр, push-in соединители, поворотные фитинги, трубки, присоски, монтажная скоба
