Эжектор с трубкой вентури с глубоким вакуумом Model 810002

с трубкой Вентуриодноуровневыйдля металлических панелей

Обзор
Высоковакуумные блоки до 27 in Hg (91 kPa) с расходом вакуума до 15.8 SCFM (447 SLPM) обычно используются для непористых материалов, таких как стекло, стальные листы и пластик. Эти одноступенчатые цилиндрические блоки компактны и легко устанавливаются в месте использования. Их можно закрепить, закрутив прямо на линию сжатого воздуха или используя монтажный зажим.

Применения

• Подбор и размещение деталей и оборудования (pick and place)
• Открытие мешков/упаковок
• Укладка этикеток
• Вакуумформование
• Эвакуация форм
• Вакуумная заливка
• Испытания на герметичность
• Эвакуация контейнеров
• Зажим и фиксация (clamping/chucking)
• Выравнивание и подача бумаги в печатном оборудовании
• Вакуумная упаковка
• Поверхностный монтаж
• Вакуумный пресс для шпона и ламинатов
• Формирование картонных коробок
• Робототехнические приспособления
• Отбор жидкостей вакуумом для испытаний

Преимущества

• Компактный, портативный
• Одноступенчатая конструкция исключает колебания вакуума
• Тихая работа
• Мгновенное формирование вакуума
• Простота монтажа на месте использования
• Лёгкий и прочный
• Отсутствие движущихся частей — отсутствие обслуживания
• Несколько моделей для подбора по расходу и уровню вакуума
• Быстрая реакция — сокращает время цикла
• Прочная конструкция из алюминия 6061
• Безопасная эксплуатация — не требуется электричество

Модели (таблица выбора)
E-Vac высоковакуумные генераторы (непористые) — выбор по SCFM / SLPM:
Колонки моделей (2.3 SCFM / 65 SLPM, 3.3 SCFM / 93 SLPM, 6.2 SCFM / 176 SLPM, 8.4 SCFM / 238 SLPM, 13.2 SCFM / 374 SLPM, 23.1 SCFM / 654 SLPM, 30.8 SCFM / 872 SLPM)
E-Vac Only: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit Without Muffler: 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit Without Muffler: 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac With Standard Muffler: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit With Standard Muffler: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit With Standard Muffler: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac With Straight Through Muffler: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit With Straight Through Muffler: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit With Straight Through Muffler: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Аксессуары (выбор)
Глушители (стандарт)
Модели: 900800 (Standard Muffler 1/4 MNPT), 900801 (Standard Muffler 3/8 MNPT), 900802 (Standard Muffler 1/2 MNPT)
Глушители прямого прохода
Модели: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
Обратные клапаны
Модели: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
Вакуумметр
Модель: 900811 (0-30 in Hg)
Push-In соединители (выбор)
900773 (1/4 Tube X 1/8 FNPT), 900774 (1/4 Tube X 1/8 Male Global Thread), 900775 (1/4 Tube X 1/4 Male Global Thread), 900776 (1/4 Tube X 3/8 Male Global Thread), 900777, 900778, 900779, 900780 (различные размеры)
Push-In поворотный отвод / ответвительный тройник / панельные соединители
Модели: 900781–900787 (размеры поворотных отводов), 900788–900791 (размеры ответвительных тройников), 900792–900793 и 900809–900810 (панельные/унион соединители)
Вакуумные трубки (полиуретан)
900795-10 (1/4" трубка - 10'), 900795-20 (20'), 900795-30 (30'), 900795-40 (40'), 900795-50 (50'); 900796-10 / -20 / -30 / -40 / -50 (варианты 3/8")
Монтажная клипса
Модель: 900798 (Монтажная клипса со стяжкой)

Итоги по характеристикам (выборочно)
Возможность высокого вакуума: до 27 in Hg (91 kPa).
Вакуумные потоки варьируются в зависимости от модели (примеры): 2.3 SCFM, 3.3 SCFM, 6.2 SCFM, 8.4 SCFM, 13.2 SCFM, 23.1 SCFM, 30.8 SCFM.
Потребление воздуха и уровень шума зависят от модели и варианта глушителя; см. таблицы характеристик по SCFM/SLPM, шуму (dBA) и расходу вакуума в зависимости от уровня вакуума.

Технические характеристики

• Максимальный вакуум: 27 in Hg (91 kPa)
• Вакуумные потоки: до 15.8 SCFM (447 SLPM) (платформенная/типичная опорная величина), отдельные модели обеспечивают потоки примерно от 2.3 до 30.8 SCFM в зависимости от модели
• Потребление воздуха: зависит от модели (см. данные по производительности)
• Конструкция: одноступенчатый цилиндрический вакуумный генератор (без движущихся частей)
• Материал: конструкция из алюминия 6061
• Крепление: навинчивается непосредственно на линию сжатого воздуха или используется монтажная клипса
• Варианты глушителей: без глушителя, стандартный глушитель, глушитель прямого прохода (выбор влияет на шум и обработку частиц)

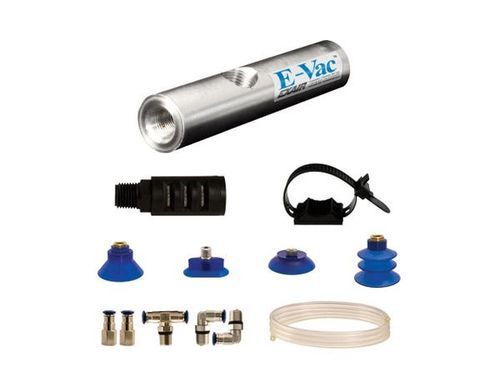

• Варианты комплектов: комплекты E-Vac и Deluxe (включают вакуумные присоски, фитинги, трубки, монтажную клипсу; Deluxe добавляет фильтрующий сепаратор и регулятор)
• Типичные применения: pick-and-place, вакуумформование, проверка на утечки, упаковка, робототехнические инструменты и другие промышленные вакуумные задачи для непористых материалов
• Техническое обслуживание: для вакуумного генератора не требуется (нет движущихся частей)
