Регулируемый эжектор с трубкой вентури Model 842015 E-Vac

с трубкой Вентуридля аспирациикомпактный

Обзор
Наборы E-Vac® Deluxe включают глушитель, набор из (4) пар вакуумных присосок (тесно подобранных под характеристики данного E-Vac), вакуумные фитинги: (2) прямых, (2) угловых и (1) тройник, 10' (3 м) вакуумного шланга, фильтр-сепаратор, регулятор давления и монтажную скобу. Adjustable E-Vac от EXAIR — это серия недорогих вакуумных генераторов, работающих на сжатом воздухе, где уровень вакуума и расход можно легко регулировать в зависимости от требований приложения. Эти вакуумные насосы подходят для широкого спектра задач pick-and-place, открытия упаковок, зажима, подъема, зажима на патроне и поверхностного монтажа. Они не требуют обслуживания и не имеют движущихся частей. Наборы Adjustable E-Vac Deluxe позволяют экспериментировать с различными вакуумными присосками.

Применения

• Позиционирование и перенос деталей и оборудования
• Открытие мешков/упаковок
• Установка этикеток
• Вакуумформование
• Эвакуация форм
• Вакуумная заправка
• Тестирование на протечки
• Откачка контейнеров
• Зажим и chucking
• Выравнивание и подача бумаги в печатном оборудовании
• Вакуумная упаковка
• Поверхностный монтаж
• Вакуумный пресс для шпона и ламинированных панелей
• Формирование коробок
• Роботизированные оснастки
• Вакуумная отбор жидкостей для испытаний

Преимущества

• Простая настройка требуемого уровня вакуума для приложения
• Минимизация расхода сжатого воздуха
• Компактность, портативность
• Конструкция, предотвращающая засорение, пропускает пыль и загрязнения сквозь устройство
• Одноступенчатая конструкция исключает колебания вакуума
• Низкий уровень шума (доступны опционные глушители)
• Мгновенный вакуум
• Простота монтажа в месте использования
• Легкий и прочный
• Нет движущихся частей — не требует обслуживания
• Быстрая реакция — увеличивает скорость цикла
• Прочная конструкция из алюминия 6061
• Безопасная эксплуатация — не требует электроэнергии

Модели / Наборы
Вакуумные генераторы Adjustable E-Vac (только Adjustable E-Vac):
840008 | 840015 | 840030 | 840060

Adjustable E-Vac с глушителем прямого прохода:
840008M | 840015M | 840030M | 840060M

Adjustable E-Vac Kit без глушителя прямого прохода (включает E-Vac, вакуумные присоски, фитинги, шланг, монтажную скобу):
841008 | 841015 | 841030 | 841060

Adjustable E-Vac Kit с глушителем прямого прохода (включает E-Vac, глушитель, вакуумные присоски, фитинги, шланг, монтажную скобу):
841008M | 841015M | 841030M | 841060M

Adjustable E-Vac Deluxe Kit без глушителя прямого прохода (включает E-Vac, вакуумные присоски, фитинги, шланг, монтажную скобу, фильтр и регулятор):
842008 | 842015 | 842030 | 842060

Adjustable E-Vac Deluxe Kit с глушителем прямого прохода (включает E-Vac, глушитель, вакуумные присоски, фитинги, шланг, монтажную скобу, фильтр и регулятор):
842008M | 842015M | 842030M | 842060M

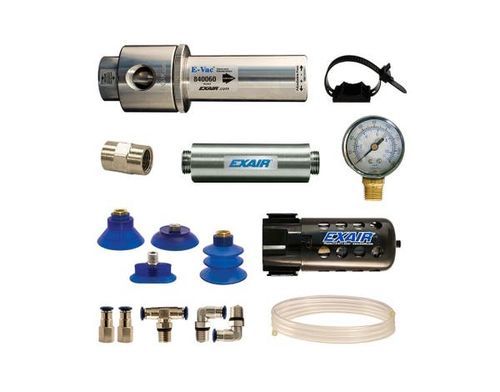

В комплекте с Deluxe Kit (типично)

• Глушитель (если выбран)
• Набор из (4) пар вакуумных присосок, соответствующих характеристикам E-Vac
• Вакуумные фитинги: 2 прямых, 2 угловых, 1 тройник
• 10' (3 м) вакуумного шланга
• Фильтр-сепаратор (тип автоматического слива)
• Регулятор давления (с быстросъемным соединением)
• Монтажная скоба

Технические характеристики / спецификации

• Марка: EXAIR
• Модель: Adjustable E-Vac®
• SKU (страница товара): P842008
• Диапазон вакуума: до 25" Hg (85 kPa) (максимум на твердых непористых поверхностях)
• Заводская установка вакуума: 15" Hg (51 kPa)
• Воздушный поток / размеры: доступны размеры с расходами до 81 SCFM (2.294 SLPM) в зависимости от модели
• Примеры потребления воздуха (при 80 PSIG): 8.2 SCFM (модель 840008), 15.4 SCFM (840015), 26.4 SCFM (840030), 62.7 SCFM (840060)
• Время эвакуации и кривые расхода вакуума предоставляются для каждой модели (заводские данные)
• Конструкция: алюминий 6061 (прочный, легкий)
• Нет движущихся частей — не требует обслуживания
• Наборы: доступны стандартные и deluxe конфигурации; deluxe наборы включают фильтр-сепаратор и регулятор давления
• Типично поставляемый шланг: 10' (3 м) полиуретановый вакуумный шланг
• Варианты глушителя: стандартный глушитель и глушитель прямого прохода (прямой проход рекомендуется при наличии твердых частиц)
• Доступные аксессуары: глушители, фитинги, обратные клапаны, вакуумметр, push-in соединители, монтажная скоба, длины шлангов и т.д.
• Цена (страница): 1050 (USD) — цена, указанная на странице продукта
