Регулируемый комплект усилителя воздуха Model 6234DX

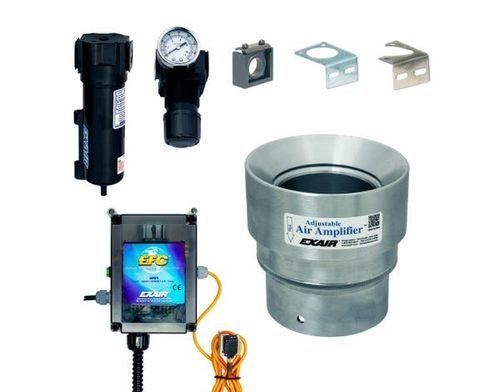

Обзор Наборы Deluxe Adjustable Air Amplifier™ включают регулируемый воздушный усилитель, EFC™ (электронное управление расходом), набор прокладок, фильтр-сепаратор и регулятор давления с муфтой. Воздушные усилители захватывают большие объемы окружающего воздуха с использованием эффекта Коанды, создавая высокообъемные, высокоскоростные выходные потоки для циркуляции воздуха, удаления дыма/паров и перемещения легких материалов. Сила и расход изменяются поворотом выпускного конца для открытия или закрытия непрерывного зазора; рифленое кольцо фиксирует настройку при затягивании. Доступны в алюминиевом или нержавеющем исполнении для пищевой отрасли, повышенных температур (до 400°F / 204°C) и коррозионных применений.

Применения

• Отвод сварочного дыма и паров
• Охлаждение горячих деталей и оснастки
• Сушка влажных деталей
• Очистка обработанных деталей
• Распределение тепла в печах и пресс-формах
• Вентиляция ограниченных пространств
• Поддержка систем сбора пыли
• Удаление паров из баков и технологических процессов

Преимущества По сравнению с вентиляторами:

• Компактность, малый вес и портативность
• Нет необходимости в электричестве
• Нет движущихся частей—минимальное обслуживание
• Выходы легко подключаются к воздуховодам
• Мгновенное включение/выключение
• Переменная сила и расход с помощью непрерывной регулировки
• Отсутствие радиочастотных помех

По сравнению с вентиuri и эжекторами:

• Больше всасываемого воздуха при меньшем расходе сжатого воздуха
• Более высокие коэффициенты усиления потока
• Отсутствие внутренних препятствий, подверженных засорению
• Соответствует требованиям OSHA по давлению и шуму
• Тихая работа

Системы Регулируемые воздушные усилители доступны в трех вариантах: только усилитель; комплект усилителя (включая фильтр-сепаратор и регулятор давления с муфтой); Deluxe-комплект (включая EFC™, фильтр-сепаратор и регулятор давления с муфтой). Доступные диаметры выхода: 3/4" (19 мм), 1-1/4" (32 мм), 2" (51 мм), 3" (76 мм), 4" (102 мм).

Характеристики (Deluxe-комплекты, испытано при 80 PSIG / 5.5 BAR)

• 6230DX, 6240DX — Потребление воздуха 8.9 SCFM / 252 SLPM | Коэффициент усиления 10 | Выход 89 SCFM / 2,520 SLPM | На 6" (152 мм) 267 SCFM / 7,560 SLPM | Уровень звука 78 dBA
• 6231DX, 6241DX — Потребление 12.9 SCFM / 365 SLPM | Коэффициент 16 | Выход 206 SCFM / 5,833 SLPM | На 6" 618 SCFM / 17,500 SLPM | Уровень 81 dBA
• 6232DX, 6242DX — Потребление 21.5 SCFM / 608 SLPM | Коэффициент 20 | Выход 430 SCFM / 12,176 SLPM | На 6" 1,290 SCFM / 36,529 SLPM | Уровень 82 dBA
• 6233DX, 6243DX — Потребление 35.2 SCFM / 997 SLPM | Коэффициент 22 | Выход 774 SCFM / 21,917 SLPM | На 6" 2,323 SCFM / 65,780 SLPM | Уровень 83 dBA
• 6234DX, 6244DX — Потребление 50 SCFM / 1,416 SLPM | Коэффициент 24 | Выход 1,200 SCFM / 33,980 SLPM | На 6" 3,600 SCFM / 101,941 SLPM | Уровень 84 dBA

Принцип действия Сжатый воздух проходит во впускное кольцевое пространство и через кольцевую насадку формирует первичный высокоскоростной поток. Этот поток следует за профилем Коанды в направлении выхода, создавая зону низкого давления в центре и втягивая окружающий воздух. Суммарный поток первичного и втянутого воздуха выходит из усилителя в виде высокообъемного, высокоскоростного потока.

Галерея / Примеры Изображения продукта показывают алюминиевые и нержавеющие Deluxe-комплекты и фотографии применения для сушки, охлаждения, удаления пыли и паров.

Технические характеристики

• Марка: EXAIR
• Комплект включает: регулируемый воздушный усилитель, EFC™ (Electronic Flow Control), набор прокладок, фильтр-сепаратор и регулятор давления с муфтой
• Материалы: алюминий или нержавеющая сталь (нержавеющая сталь для пищевой отрасли, коррозионных сред и повышенных температур)
• Макс. рекомендуемая температура (опция нержавеющей стали): до 400°F / 204°C
• Регулировка: непрерывно регулируемый выпускной зазор через рифленое кольцо (фиксируется при затягивании)
• Доступные диаметры выхода: 3/4" (19 мм), 1-1/4" (32 мм), 2" (51 мм), 3" (76 мм), 4" (102 мм)
• Семейства моделей: Aluminum Only (6040–6044), Aluminum Kit (6240–6244), Deluxe Aluminum Kit (6240DX–6244DX), Stainless Only (6030–6034), Stainless Kit (6230–6234), Deluxe Stainless Kit (6230DX–6234DX)
• Производительность: см. примерные значения при 80 PSIG / 5.5 BAR
• Типичные приложения: удаление дыма/паров, охлаждение, сушка, очистка деталей, распределение тепла в печах/формах, вентиляция ограниченных пространств, сбор пыли, удаление паров из баков
