Комплект усилителя воздуха Model 120224DX Deluxe Super

Обзор
Наборы Super Air Amplifier 94 Deluxe Kit обеспечивают большой объем и высокую скорость потока воздуха при использовании небольшого количества сжатого воздуха. На основе эффекта Коанда усилитель втягивает значительные объемы окружающего воздуха, обеспечивая выходные потоки примерно до 25× по сравнению с потреблением сжатого воздуха. Входное (вакуумное) и выходное отверстия могут быть подключены к воздуховодам; устройства тихие, компактные и требуют минимального обслуживания.

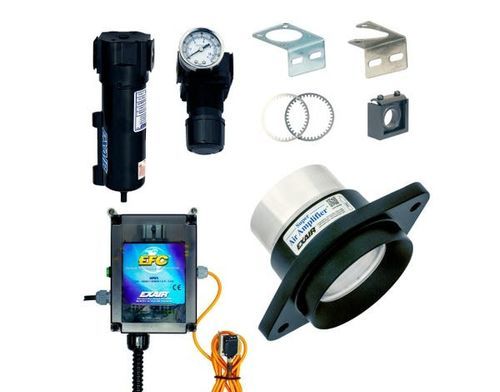

Состав Deluxe Kit

• Super Air Amplifier 94
• EFC 94 (электронное управление потоком)
• набор шимов (shim set)
• фильтроотделитель
• регулятор давления с быстросъемным соединителем

Применения

• Удаление дыма при сварке
• Охлаждение горячих деталей
• Сушка влажных деталей
• Очистка обработанных деталей
• Распределение тепла в печах/формах
• Вентиляция замкнутых пространств
• Пылеулавливание на рабочих местах
• Удаление паров из резервуаров

Преимущества

• По сравнению с вентиляторами:
  • Допустимо использование в средах до 700 °F (374 °C)
  • Компактные, легкие и портативные
  • Не требуют электропитания
  • Нет движущихся частей, минимальное обслуживание
  • Оба конца легко подключаются к воздуховодам
  • Мгновенное включение/выключение
  • Переменная сила и поток через EFC
  • Нет помех РЧ
• По сравнению с вентури и эжекторами:
  • Больше воздуха при меньшем расходе сжатого воздуха
  • Большее усиление потока
  • Отсутствие внутренних препятствий
  • Соответствует требованиям OSHA по давлению и шуму
  • Тихая работа

Модели и системы
Доступны в конфигурациях только усилитель, комплект и deluxe комплект. Диаметры выхода: 3/4" (19 мм) — модель 120020 / комплект 120220 / deluxe 120220DX; 1-1/4" (32 мм) — модель 120021 / комплект 120221 / deluxe 120221DX; 2" (51 мм) — модель 120022 / комплект 120222 / deluxe 120222DX; 4" (102 мм) — модель 120024 / комплект 120224 / deluxe 120224DX; 8" (203 мм) — модель 120028 / комплект 120228 / deluxe 120228DX. Наборы шимов доступны для каждого размера.

Характеристики (80 PSIG / 5,5 BAR)

• 120020 — Расход воздуха 6,1 SCFM (173 SLPM); Усиление ≈12×; Выход 73 SCFM (2,066 SLPM); Выход на 6" 219 SCFM (6,198 SLPM); Шум 69 dBA
• 120021 — Расход воздуха 8,1 SCFM (229 SLPM); Усиление ≈18×; Выход 146 SCFM (4,132 SLPM); Выход на 6" 436 SCFM (12,339 SLPM); Шум 72 dBA
• 120022 — Расход воздуха 15,5 SCFM (439 SLPM); Усиление ≈22×; Выход 341 SCFM (9,650 SLPM); Выход на 6" 1,023 SCFM (28,951 SLPM); Шум 72 dBA
• 120024 — Расход воздуха 29,2 SCFM (826 SLPM); Усиление ≈25×; Выход 730 SCFM (20,659 SLPM); Выход на 6" 2,190 SCFM (61,977 SLPM); Шум 73 dBA
• 120028 — Расход воздуха 120 SCFM (3,396 SLPM); Усиление ≈25×; Выход 3,000 SCFM (84,900 SLPM); Выход на 6" 9,000 SCFM (254,700 SLPM); Шум 88 dBA

Принцип работы
Сжатый воздух проходит во впускное кольцевое пространство и через небольшое кольцевое сопло ускоряется до высокой скорости. Первичный поток прилипает к профилю Коанда и направляется к выходу, создавая зону пониженного давления, которая втягивает окружающий воздух. Объединённый поток выходит как высокообъёмный, высокоскоростной поток, пригодный для продувки, сушки, охлаждения и вентиляции.

Технические характеристики

• Коммерческое название / Модель: Super Air Amplifier 94 Deluxe Kit
• Производитель / Бренд: EXAIR
• SKU / Код изделия: P120220DX
• В комплекте: Super Air Amplifier 94, EFC 94, набор шимов, фильтроотделитель, регулятор давления с быстросъемным соединителем
• Диаметры выхода: 3/4" (19 мм), 1-1/4" (32 мм), 2" (51 мм), 4" (102 мм), 8" (203 мм)
• Усиление потока: до ~25× (в зависимости от модели и давления)
• Рабочая среда: до 700 °F (374 °C)
• Нет движущихся частей; компактный и портативный; входной и выходной концы подключаемы к воздуховодам
• Типичное применение: удаление дыма/паров, охлаждение, сушка, очистка, распределение тепла, вентиляция замкнутых пространств, пылеулавливание
• Цена на странице: 2 121 USD
• Страна производства: USA
