Комплект усилителя воздуха для высоких температур Model 121221DX Deluxe

из нержавеющей стали

Обзор

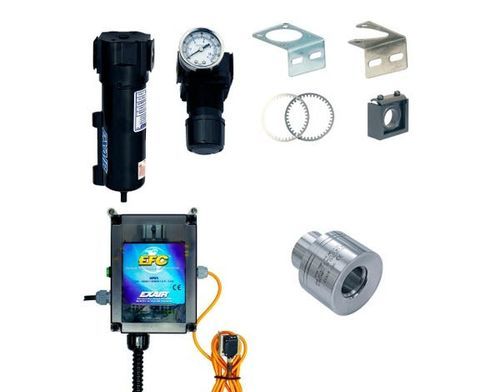

Наборы Deluxe включают высокотемпературный усилитель воздуха, набор шайб, фильтр-сепаратор, регулятор давления (с муфтой) и электронный регулятор потока EFC. Усилители воздуха для высоких температур рассчитаны на температуру до 700°F (374°C). Используя эффект Коанда, базовый принцип гидродинамики, усилители воздуха обеспечивают компактный и экономичный способ циркуляции воздуха, удаления дыма, паров и легких материалов. Тихие и эффективные усилители воздуха создают выходные потоки до 25 раз больше их расхода сжатого воздуха.

Применения

• Вытяжка сварочного дыма
• Охлаждение горячих деталей
• Сушка влажных деталей
• Очистка обработанных деталей
• Распределение тепла в печах и пресс-формах
• Вентиляция ограниченных пространств
• Сбор пыли
• Удаление паров из резервуаров

Преимущества
По сравнению с вентиляторами:

• Компактность, легкость, портативность
• Не требует электропитания
• Отсутствие подвижных частей — минимальное обслуживание
• Концы легко подключаются к воздуховодам
• Мгновенное включение/выключение
• Переменная сила и расход
• Отсутствие помех RF

По сравнению с вентиляционными соплами (Вентури) и эжекторами:

• Больше воздуха при меньшем расходе сжатого воздуха
• Большее усиление потока
• Отсутствие внутренних преград
• Соответствует требованиям OSHA по давлению и шуму
• Тихая работа

Системы
Системы Super Air Amplifier
Super Air Amplifier доступны в четырех типах моделей:

• Только Super Air Amplifier
• Комплекты Super Air Amplifier — включают усилитель, набор шайб, фильтр-сепаратор и регулятор давления (с муфтой)
• Deluxe комплекты Super Air Amplifier — включают усилитель, EFC, набор шайб, фильтр-сепаратор и регулятор давления (с муфтой)
• Наборы шайб Super Air Amplifier — включают (1) .006 in (0.15 mm) и (1) .009 in (0.23 mm) нержавеющие шайбы (8 in включает (1) .015 in (0.39 mm))

Соответствие моделей (фрагмент)
Deluxe High Temperature Air Amplifier Kit -> 121221DX (диаметр выхода 1-1/4 in)
High Temperature Air Amplifier Kit -> 121221 (диаметр выхода 1-1/4 in)

Производительность усилителя воздуха для высоких температур (фрагмент)
Условия испытания: 80 PSIG (5.5 BAR). Пример строки характеристик:
Модель 121021: Расход воздуха 8.1 SCFM (229 SLPM), Коэффициент усиления 18, Объем воздуха на выходе 146 SCFM (4,132 SLPM), Объем воздуха на 6 in (152 mm) 436 SCFM (12,339 SLPM), Уровень шума 72 dBA. Испытано с шайбой .003 in (0.08 mm).

Технические характеристики

• Модель набора / SKU: 121221DX
• Коммерческое наименование: Deluxe High Temperature Air Amplifier Kit
• Диаметр выхода (вариант набора показан): 1-1/4 in (32 mm)
• Рабочая температура: до 700°F (374°C)
• Компоненты набора: высокотемпературный усилитель воздуха, набор шайб, фильтр-сепаратор, регулятор давления (с муфтой), EFC Electronic Flow Control
• Принцип: использует эффект Коанда для создания высоких объемов выходного потока
• Усиление потока: до 25 раз от расхода сжатого воздуха (в зависимости от модели/шайбы)
• Пример тестовой шайбы: .003 in (0.08 mm), использованная для испытаний производительности
• Преимущества: не требует электроэнергии, отсутствие подвижных частей, концы легко подключаются к воздуховодам, мгновенное включение/выключение, переменная сила и расход, низкий уровень шума
• Пример производительности (другие модели каталога): см. фрагмент производительности для модели 121021 (значения зависят от модели и шайбы)
