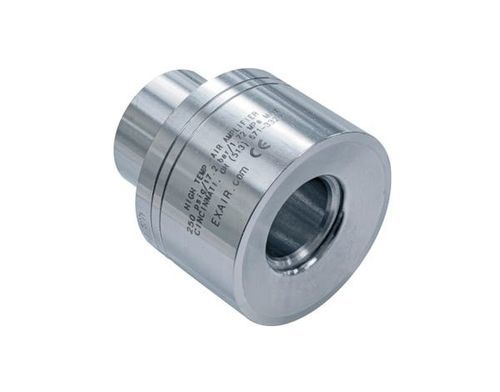

Пневмоусилитель для высоких температур Model 121021

из нержавеющей сталидля вентиляции и эвакуации

Описание
Высокотемпературные воздухоусилители рассчитаны на работу до 700°F (374°C) и предназначены для циркуляции воздуха в горячих средах, таких как печи, плавильные печи и крупные формы. Используя эффект Коанда, эти усилители захватывают большой объем окружающего воздуха при помощи небольшого количества сжатого воздуха, создавая на выходе высокообъемные высокоскоростные потоки через фиксированный воздушный зазор. Они работают тихо и обеспечивают высокое усиление потока, создавая выходные потоки до 25 раз больше потребления сжатого воздуха.

Применения

• Вытяжка сварочного дыма
• Охлаждение горячих деталей
• Сушка влажных деталей
• Очистка обработанных деталей
• Распределение тепла в печах и формах
• Вентиляция ограниченных пространств
• Сбор пыли
• Вытяжка паров из резервуаров

Преимущества
По сравнению с вентиляторами:

• Компактный, лёгкий, портативный
• Не требует электроэнергии
• Нет движущихся частей — минимальное обслуживание
• Выходы легко подключаются к воздуховодам
• Мгновенное включение/выключение
• Переменная сила и поток
• Нет радиочастотных помех

По сравнению с вентиuri и эжекторами:

• Больше воздуха при меньшем потреблении сжатого воздуха
• Большее усиление потока
• Отсутствие внутренних препятствий
• Соответствует требованиям OSHA по давлению и шуму
• Тихая работа

Системы / Типы моделей
Системы Super Air Amplifier включают: только усилитель; комплекты Super Air Amplifier (усилитель, комплект прокладок, фильтр-сепаратор и регулятор давления с муфтой); Deluxe комплекты (EFC, комплект прокладок, фильтр-сепаратор и регулятор с муфтой); наборы прокладок Super Air Amplifier (прокладки из нержавеющей стали).

Модель / Выход
Модель: только высокотемпературный воздухоусилитель | Диаметр выхода: 1-1/4" (32 mm)
Только высокотемпературный воздухоусилитель — 121021
Комплект высокотемпературного воздухоусилителя — 121221
Делюкс комплект высокотемпературного воздухоусилителя — 121221DX
Набор прокладок Super Air Amplifier — 120321

Характеристики (80 PSIG / 5,5 BAR)
Характеристики модели 121021 (тест с прокладкой 0,003" / 0,08 mm): расход воздуха 8,1 SCFM (229 SLPM); коэффициент усиления 18; объём воздуха на выходе 146 SCFM (4 132 SLPM); объём воздуха на расстоянии 6" (152 mm) 436 SCFM (12 339 SLPM); уровень шума 72 dBA.

Габариты (Модель 121021)
A: 0,84 in (21 mm)
B: 0,94 in (24 mm)
C: 1,50 in (38 mm)
D: 2,40 in (61 mm)
E: 3,03 in (77 mm)
F: 0,27 in (7 mm)
G: 0,21 in (5 mm)
H: 0,75 in (19 mm)
J: 1,22 in (31 mm)
K: 2,88 in (73 mm)
L: 0,59 in (15 mm)
M: NPT 1/4"

Схема воздушного потока
Размеры схемы воздушного потока (Модель 121021): A: 2 in (51 mm); B: 2.9 in (74 mm); C: 4.7 in (119 mm); D: 6.5 in (165 mm).

Принцип работы
Сжатый воздух проходит через впуск в кольцевую камеру и ускоряется через небольшое кольцевое сопло с высокой скоростью. Первичный поток прилипает к профилю Коанда и направляется к выходу, создавая зону пониженного давления в центре, что вызывает втягивание большого объёма окружающего воздуха. Смешанный поток выходит в виде высокообъёмного, высокоскоростного потока на выходе.

Технические характеристики

• Модель (SKU): 121021
• Обозначение: Высокотемпературный воздухоусилитель
• Материал: Нержавеющая сталь (St. St.)
• Рабочая температура: до 700°F (374°C)
• Диаметр выхода: 1-1/4" (32 mm)
• Расход воздуха (при 80 PSIG): 8,1 SCFM (229 SLPM)
• Коэффициент усиления (при 80 PSIG): 18
• Объём воздуха на выходе (при 80 PSIG): 146 SCFM (4 132 SLPM)
• Объём воздуха на 6" (152 mm): 436 SCFM (12 339 SLPM)
• Уровень шума (при 80 PSIG): 72 dBA
• Тестовая прокладка для производительности: 0,003" (0,08 mm)
• Соединение: 1/4" NPT
• Типичные применения: вытяжка сварочного дыма, охлаждение горячих деталей, сушка, распределение тепла в печах/формах, вентиляция ограниченных пространств, сбор пыли, вытяжка паров из резервуаров
