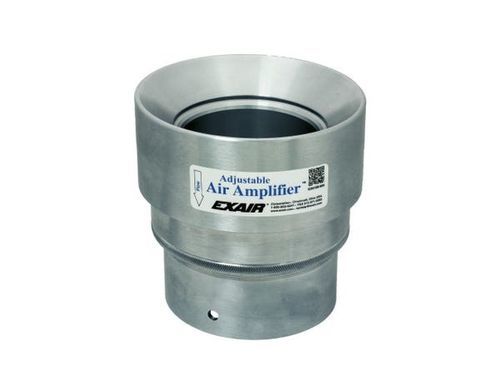

Регулируемый пневмоусилитель Model 6043

из алюминиядля вентиляции и эвакуациидля высоких температур

Описание Мощность и расход регулируемого воздушного усилителя Adjustable Air Amplifier™ изменяются поворотом концов выхода (при ослабленном накатанном кольце) для открытия или закрытия непрерывного воздушного зазора. После получения требуемой производительности накатанное кольцо можно затянуть для фиксации положения. Используя эффект Коанды, эти воздушные усилители предоставляют простой и экономичный способ циркуляции воздуха, перемещения дыма и паров, охлаждения или сушки деталей и распределения тепла. Доступны в алюминиевом или нержавеющем исполнении для пищевой промышленности, повышенных температур (до 400°F / 204°C) и коррозионных сред. Доступны нестандартные материалы, варианты крепления (фланцы) и размеры.

Применения

• Вытяжка сварочного дыма
• Охлаждение горячих деталей
• Сушка влажных деталей
• Очистка обработанных деталей
• Распределение тепла в печах и формах
• Вентиляция замкнутых пространств
• Сбор пыли
• Удаление паров из резервуаров

Преимущества По сравнению с вентиляторами:

• Компактный, легкий и портативный
• На месте применения не требуется электроэнергия (использует сжатый воздух)
• Нет движущихся частей — минимальное обслуживание
• Выходы легко подключаются к воздуховодам
• Мгновенное включение/выключение и переменная сила/расход
• Отсутствие радиочастотных помех

По сравнению с вентури и эжекторами:

• Большее усиление потока при меньшем потреблении сжатого воздуха
• Отсутствие внутренних препятствий
• Соответствует требованиям OSHA по давлению и шуму; тихая работа

Системы Регулируемые воздушные усилители доступны как одиночные блоки или комплекты. Примеры типов систем и модельных серий (репрезентативно):
Типы моделей:
- Adjustable Air Amplifier Only
- Adjustable Air Amplifier Kits (включают усилитель, сепаратор-фильтр и регулятор давления с муфтой)
- Deluxe Adjustable Air Amplifier Kits (включают усилитель, электронное управление потоком EFC, сепаратор-фильтр и регулятор давления с муфтой)

Репрезентативные номера моделей по диаметру выхода:
Model | Outlet Diameter | Example model numbers
Aluminum Adjustable Air Amplifier Only | 3/4" (19mm) / 1-1/4" (32mm) / 2" (51mm) / 3" (76mm) / 4" (102mm) | 6040 / 6041 / 6042 / 6043 / 6044
Aluminum Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6240 / 6241 / 6242 / 6243 / 6244
Stainless Steel Adjustable Air Amplifier Only | 3/4" / 1-1/4" / 2" / 3" / 4" | 6030 / 6031 / 6032 / 6033 / 6034
Stainless Steel Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6230 / 6231 / 6232 / 6233 / 6234

Производительность (фрагмент, испытано при 80 PSIG / 5,5 BAR, зазор 0.002") Примерные значения производительности (выбранные модели):
Model group | Air Consumption (SCFM) | Amplification Ratio | Air Volume at Outlet (SCFM) | Sound Level (dBA)
6030, 6230, 6040, 6240 | 8.9 SCFM | 10 | 89 SCFM | 78 dBA
6031, 6231, 6041, 6241 | 12.9 SCFM | 16 | 206 SCFM | 81 dBA
6032, 6232, 6042, 6242 | 21.5 SCFM | 20 | 430 SCFM | 82 dBA
6033, 6233, 6043, 6243 | 35.2 SCFM | 22 | 774 SCFM | 83 dBA
6034, 6234, 6044, 6244 | 50 SCFM | 24 | 1,200 SCFM | 84 dBA

Технические характеристики

• Коммерческое наименование: Adjustable Air Amplifier™
• SKU / пример кода продукта на странице: P6030 (конфигурируемый продукт)
• Доступные материалы: алюминий или нержавеющая сталь (нержавейка подходит для пищевой промышленности, повышенных температур и коррозионных применений)
• Доступные диаметры выхода: 3/4" (19 мм), 1-1/4" (32 мм), 2" (51 мм), 3" (76 мм), 4" (102 мм)
• Принцип работы: эффект Коанды — первичный высокоскоростной поток воздуха индуцирует большой окружающий воздушный поток
• Регулировка: непрерывный воздушный зазор регулируется поворотом концов выхода; накатанное кольцо фиксирует настройку
• Условия испытаний для данных по производительности: значения приведены при 80 PSIG (5,5 BAR) с зазором 0,002" (0,05 мм)
• Типичные применения: охлаждение, сушка, удаление дыма/парov, очистка деталей, распределение воздуха в печах/формах, вентиляция замкнутых пространств
