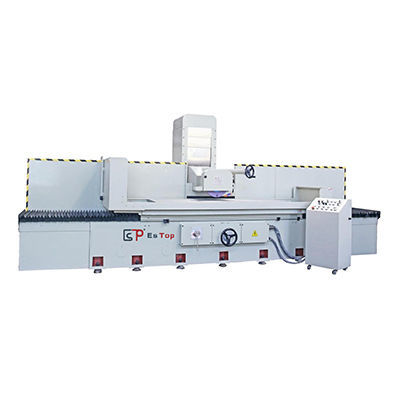

Станок для шлифования поверхность ETD-70150NC
для обрабатываемых деталейдля крупногабаритных деталейсо стойкой

Станок для шлифования поверхность - ETD-70150NC - ESTOPCNC - для обрабатываемых деталей / для крупногабаритных деталей / со стойкой
Станок для шлифования поверхность - ETD-70150NC - ESTOPCNC - для обрабатываемых деталей / для крупногабаритных деталей / со стойкой
Станок для шлифования поверхность - ETD-70150NC - ESTOPCNC - для обрабатываемых деталей / для крупногабаритных деталей / со стойкой - изображение - 2
Станок для шлифования поверхность - ETD-70150NC - ESTOPCNC - для обрабатываемых деталей / для крупногабаритных деталей / со стойкой - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Типы
поверхность
Применение
для обрабатываемых деталей, для крупногабаритных деталей
Конструкция
со стойкой, с подвижной стойкой, с магнитным зажимным кольцом
Тип управления
ПУ, автоматический, ручной
Количество осей
3 оси
Другие характеристики
большого размера, средний формат
Другие характеристики
сверхточный, высокой точности, высокоскоростной, с электрическим двигателем, большая производительность
Скорость вращения шпинделя

1 450 rpm, 1 740 rpm
(9 111 rad.min-1, 10 933 rad.min-1)

Ход Х

1 700 mm
(66,93 in)

Ход Y

570 mm, 670 mm, 770 mm
(22,44 in, 26,38 in, 30,31 in)

Диаметр абразивного круга

350 mm
(14 in)

Вес машины

5 200 kg, 5 500 kg, 5 800 kg
(11 464,04 lb, 12 125,42 lb, 12 786,81 lb)

Описание

Обзор продукта
Плоскошлифовальный станок с подвижной колонной ETD-70150NC для обработки металлов. Оснащён электромагнитным столом 1500 x 700 мм, предназначен для операций от грубой обработки до тонкой шлифовки.

Краткое описание
Серия колонных плоскошлифовальных станков с различными рабочими ширинами, адаптированными под разные производственные задачи. Конструкция с подвижной колонной обеспечивает увеличенный ход по оси Y и стабильную точность при шлифовании средних и крупных заготовок. Подходит для промышленных цехов, требующих высокой грузоподъёмности стола и разнообразных скоростей подачи.

Особенности
  • Жёсткая конструкция базы, колонны и стола с высокой упругостью для сохранения прочности и стабильности
  • Эргономичное расположение органов управления и ручек, сосредоточенных спереди для удобства оператора
  • Настройка поперечного перемещения через панель управления
  • Комбинация ручной и автоматической подачи для точных и эффективных циклов шлифования
  • Быстроходные перемещения и электромагнитный стол большой грузоподъёмности для обработки тяжёлых деталей


Техническая таблица
  • Модель: ETD-70150NC
  • Размер электромагнитного стола (x*y): 1500 x 700 мм
  • Ход по X влево/вправо: (см. связанные модели) 1700 мм
  • Ход по Y вперед/назад: 770 мм
  • Макс. центр шлифовального круга до стола: 560 мм
  • Макс. грузоподъёмность стола: 2500 кг
  • Спецификация Т-образных пазов стола: 18 x 3 мм
  • Скорость подачи стола: 5–30 м/мин
  • Деление ручного маховика вперед/назад: 0,02/5 мм
  • Автоматическая подача вперед/назад: 0,1–8 мм
  • Скорость быстрого перемещения вперед/назад (50Hz/60Hz): 990 / 1190 м/мин
  • Макс. размер кругов: Φ350 x 127 x 20–50 мм
  • Скорость круга (50Hz/60Hz): 1450 / 1740 об/мин
  • Деление маховика по оси Z: 0,005 / 0,2 мм
  • Скорость быстрого перемещения Z (вверх/вниз): 23 м/мин
  • Шпиндельный мотор: 15 x 4 (HP*P)
  • Мотор оси Z: 1/4 x 6 W
  • Гидравлический мотор: 7,5 x 6 (HP*P)
  • Охлаждающий мотор: 90 W
  • Серво вперед/назад (мотор Y): 1/4 x 6 W
  • Габариты станка (Д x Ш x В): 4320 x 2600 x 2150 мм
  • Примерный вес (ETD-70150): ≈5800 кг
