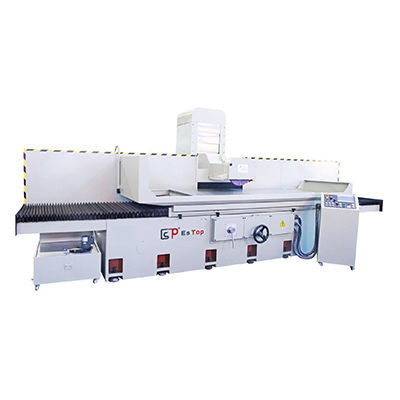

Станок для шлифования поверхность ETD-80200NCдля обрабатываемых деталейсо стойкойс магнитным зажимным кольцом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Типы
- поверхность
- Применение
- для обрабатываемых деталей
- Конструкция
- с подвижным столом, со стойкой, с магнитным зажимным кольцом
- Тип управления
- ПУ
- Другие характеристики
- сверхточный, интенсивное использование
- Скорость вращения шпинделя
1 450 rpm, 1 740 rpm
(9 111 rad.min-1, 10 933 rad.min-1)- Расстояние между осями
560 mm
(22 in)- Ход Х
2 200 mm
(86,61 in)- Ход Y
870 mm
(34,25 in)- Диаметр абразивного круга
350 mm
(14 in)- Вес машины
7 800 kg, 9 200 kg
(17 196,06 lb, 20 282,53 lb)
Описание
Обзор продукта
Плоскошлифовальный станок с подвижной колонной ETD-80200NC разработан для широкого спектра шлифовальных операций — от черновой обработки до прецизионной доводки. Жёсткая конструкция основания, колонны и стола обеспечивает стабильность размеров и снижает деформацию. Эргономичная компоновка органов управления и сгруппированные передние рукоятки упрощают эксплуатацию и техобслуживание.
Техническая таблица (выбранные параметры)
Основной пункт: Плоскошлифовальный станок с подвижной колонной
Модели: ETD-80160 | ETD-80200
Единица: как указано для параметра
Рабочий стол - Размер электромагнитного стола (x*y): 2000 x 800 mm
Ход по X влево/вправо: 2200 mm
Ход по Y вперед/назад: 870 mm
Макс. центр шлифовального круга до стола: 560 mm
Максимальная грузоподъёмность стола: 3000 kg
Спецификация T-образного паза стола: 18 x 3
Скорость подачи стола: 5-30 m/min
Шкала подачи рукоятки вперед/назад: 0.02/5 mm
Автоподача вперед/назад: 0.1-8 mm
Скорость быстрого перемещения вперед/назад (50HZ/60HZ): 990/1190 m/min
Макс. размер шлифовального круга: 350 x 127 x 20-50 mm
Скорость шлифовального круга (50HZ/60HZ): 1450/1740 об/мин
Шкала рукоятки по Z (вверх/вниз): 0.005/0.2 mm
Скорость быстрого перемещения по Z (вверх/вниз): 230 m/min
Шпиндельный мотор: 15 x 4 HP*P
Мотор по Z (вверх/вниз): 1/4 x 6 W
Гидравлический мотор: 10 x 6 HP*P
Охлаждающий мотор: 90 W
Сервомотор Y-оси вперед/назад: 1/4 x 6 W
Габаритные размеры станка L x W x H: 5500 x 3050 x 2250 mm
Вес (прибл.): ≈9200 kg (ETD-80200)
Технические характеристики
Плоскошлифовальный станок с подвижной колонной ETD-80200NC разработан для широкого спектра шлифовальных операций — от черновой обработки до прецизионной доводки. Жёсткая конструкция основания, колонны и стола обеспечивает стабильность размеров и снижает деформацию. Эргономичная компоновка органов управления и сгруппированные передние рукоятки упрощают эксплуатацию и техобслуживание.
- Сгруппированные спереди рукоятки для удобства оператора
- Настройка поперечного (X) перемещения доступна на панели управления
- Эргономичный дизайн для понятного управления
Техническая таблица (выбранные параметры)
Основной пункт: Плоскошлифовальный станок с подвижной колонной
Модели: ETD-80160 | ETD-80200
Единица: как указано для параметра
Рабочий стол - Размер электромагнитного стола (x*y): 2000 x 800 mm
Ход по X влево/вправо: 2200 mm
Ход по Y вперед/назад: 870 mm
Макс. центр шлифовального круга до стола: 560 mm
Максимальная грузоподъёмность стола: 3000 kg
Спецификация T-образного паза стола: 18 x 3
Скорость подачи стола: 5-30 m/min
Шкала подачи рукоятки вперед/назад: 0.02/5 mm
Автоподача вперед/назад: 0.1-8 mm
Скорость быстрого перемещения вперед/назад (50HZ/60HZ): 990/1190 m/min
Макс. размер шлифовального круга: 350 x 127 x 20-50 mm
Скорость шлифовального круга (50HZ/60HZ): 1450/1740 об/мин
Шкала рукоятки по Z (вверх/вниз): 0.005/0.2 mm
Скорость быстрого перемещения по Z (вверх/вниз): 230 m/min
Шпиндельный мотор: 15 x 4 HP*P
Мотор по Z (вверх/вниз): 1/4 x 6 W
Гидравлический мотор: 10 x 6 HP*P
Охлаждающий мотор: 90 W
Сервомотор Y-оси вперед/назад: 1/4 x 6 W
Габаритные размеры станка L x W x H: 5500 x 3050 x 2250 mm
Вес (прибл.): ≈9200 kg (ETD-80200)
Технические характеристики
- Модель: ETD-80200NC
- Размер электромагнитного стола (x*y): 2000 x 800 mm
- Ход по X влево/вправо: 2200 mm
- Ход по Y вперед/назад: 870 mm
- Макс. расстояние круг-стол: 560 mm
- Максимальная грузоподъёмность стола: 3000 kg
- T-образный паз стола: 18 x 3
- Скорость подачи стола: 5-30 m/min
- Шкала рукоятки вперед/назад: 0.02/5 mm
- Автоподача вперед/назад: 0.1-8 mm
- Скорость быстрого перемещения вперед/назад (50/60Hz): 990/1190 m/min
- Макс. размер круга: 350 x 127 x 20-50 mm
- Скорость круга (50/60Hz): 1450/1740 RPM
- Шкала рукоятки Z: 0.005/0.2 mm
- Скорость быстрого перемещения Z: 230 m/min
- Шпиндельный мотор: 15 x 4 HP*P
- Мотор Z (вверх/вниз): 1/4 x 6 W
- Гидравлический мотор: 10 x 6 HP*P
- Охлаждающий мотор: 90 W
- Сервомотор Y (вперед/назад): 1/4 x 6 W
- Размеры машины (L x W x H): 5500 x 3050 x 2250 mm
- Вес: ≈9200 kg
