Станок для шлифования с горизонтальным точильным кругом ETW-50100NC
поверхностьповерхностьдля обрабатываемых деталей

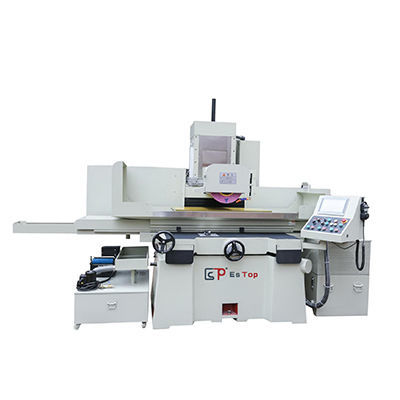

Станок для шлифования с горизонтальным точильным кругом - ETW-50100NC - ESTOPCNC - поверхность / поверхность / для обрабатываемых деталей
Станок для шлифования с горизонтальным точильным кругом - ETW-50100NC - ESTOPCNC - поверхность / поверхность / для обрабатываемых деталей

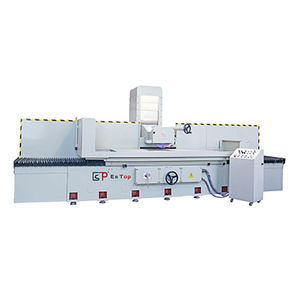

Станок для шлифования с горизонтальным точильным кругом - ETW-50100NC - ESTOPCNC - поверхность / поверхность / для обрабатываемых деталей - изображение - 2

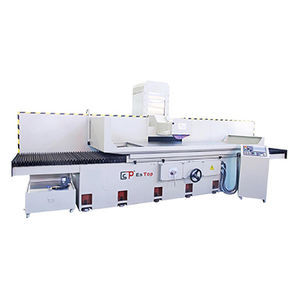

Станок для шлифования с горизонтальным точильным кругом - ETW-50100NC - ESTOPCNC - поверхность / поверхность / для обрабатываемых деталей - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Типы
поверхность, с горизонтальным точильным кругом
Применение
для обрабатываемых деталей
Конструкция
с подвижным столом, с магнитным зажимным кольцом
Тип управления
ПУ
Количество осей
3 оси
Другие характеристики
стационарный, большого размера
Другие характеристики
гидравлический, интенсивное использование, с электрическим двигателем
Скорость вращения шпинделя

1 450 rpm, 1 740 rpm
(9 111 rad.min-1, 10 933 rad.min-1)

Ход Х

1 200 mm, 1 500 mm
(47,24 in, 59,06 in)

Ход Y

580 mm, 710 mm
(22,83 in, 27,95 in)

Диаметр абразивного круга

350 mm
(14 in)

Скорость

230 mm/min
(0,15 in/s)

Вес машины

4 800 kg, 4 900 kg
(10 582,19 lb, 10 802,65 lb)

Описание

Обзор
Эта серия оснащена перемещаемой шлифовальной головкой, специально разработанной для тяжёлых работ по шлифованию поверхности с использованием периферии шлифовального круга. Подходит для плоского шлифования деталей в машиностроении, автопроме, при обработке пластин для пресс-форм, инструментов и в смежных отраслях.

Ключевые особенности
  • Станина: цельнолитая конструкция обеспечивает жёсткость и стабильную работу.
  • Продольное перемещение стола: гидравлический привод с бесступенчатым регулированием скорости.
  • Горизонтальная направляющая каретки: стальная направляющая для износостойкости и стабильной точности.
  • Шпиндель шлифовального круга: приводится во вращение внешним низковибрационным мотором для плавной работы.
  • Система смазки: непрерывная автоматическая смазка для направляющих станины и рабочего стола; ступенчатая (точечная) смазка для колонн, каретки и направляющих шлифовальной головки для уменьшения потерь масла и нагрузки на направляющие.


Технические характеристики
  • Модель: ETW-50100NC (также доступна ETW-63125)
  • Тип изделия: шлифовальный станок с горизонтальным шпинделем / плоскошлифовальный станок
  • Электромагнитный стол (x*y): 1000 x 500 мм (ETW-63125: 1250 x 630 мм)
  • Ход по оси X (влево/вправо): 1200 мм (ETW-63125: 1500 мм)
  • Ход по оси Y (вперед/назад): 580 мм (ETW-63125: 710 мм)
  • Макс. расстояние от центра круга до стола: 490 мм
  • Макс. грузоподъёмность стола: 900 кг (ETW-63125: 1000 кг)
  • Спецификация Т-образных пазов: 18 x 3
  • Скорость подачи стола: 5–30 м/мин
  • Автоматическая подача вперед/назад: 0.05–15 мм
  • Скорость быстрого перемещения (50Hz/60Hz): 990 / 1190 мм/мин
  • Макс. размер шлифовального круга: 350 x 127 x 20–50 мм
  • Скорость круга (50Hz/60Hz): 1450 / 1740 об/мин
  • Шкала подачи ручного колеса по оси Z: 0.01–0.08 мм
  • Скорость быстрого перемещения по оси Z: 230 мм/мин
  • Двигатель шпинделя: 15 x 4 (HP*P)
  • Двигатель оси Z (вверх/вниз): 1500 W
  • Гидравлический мотор: 5 x 6 (HP*P)
  • Охлаждающий мотор: 90 W
  • Серводвигатель оси Y (вперед/назад): 1000 W
  • Габариты станка (L x W x H): 3500 x 2700 x 2300 мм
  • Примерный вес: ≈4800 кг (ETW-63125: ≈4900 кг)


Области применения
  • Плоскошлифование деталей в машиностроении
  • Финишная обработка автокомпонентов
  • Шлифование плит для пресс-форм
  • Шлифование поверхностей инструментов
