Станок для шлифования поверхность ETD-80300AHD
для обрабатываемых деталейс магнитным зажимным кольцомс подвижной стойкой

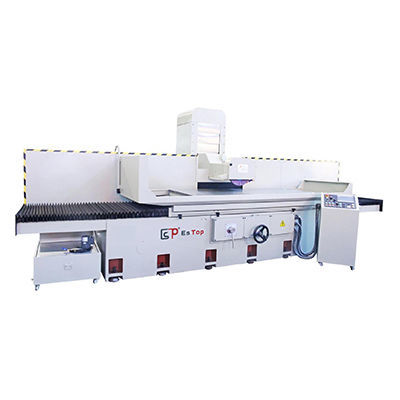

Станок для шлифования поверхность - ETD-80300AHD - ESTOPCNC - для обрабатываемых деталей / с магнитным зажимным кольцом / с подвижной стойкой
Станок для шлифования поверхность - ETD-80300AHD - ESTOPCNC - для обрабатываемых деталей / с магнитным зажимным кольцом / с подвижной стойкой
Станок для шлифования поверхность - ETD-80300AHD - ESTOPCNC - для обрабатываемых деталей / с магнитным зажимным кольцом / с подвижной стойкой - изображение - 2
Станок для шлифования поверхность - ETD-80300AHD - ESTOPCNC - для обрабатываемых деталей / с магнитным зажимным кольцом / с подвижной стойкой - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Типы
поверхность
Применение
для обрабатываемых деталей
Конструкция
с подвижной стойкой, с магнитным зажимным кольцом
Тип управления
автоматический, ручной
Другие характеристики
большого размера
Другие характеристики
высокой точности, интенсивное использование
Скорость вращения шпинделя

1 450 rpm, 1 740 rpm
(9 111 rad.min-1, 10 933 rad.min-1)

Расстояние между осями

560 mm
(22 in)

Ход Х

3 200 mm, 4 200 mm
(125,98 in, 165,35 in)

Ход Y

870 mm
(34,25 in)

Диаметр абразивного круга

350 mm
(14 in)

Вес машины

12 000 kg, 13 500 kg
(26 455,47 lb, 29 762,41 lb)

Описание

Обзор продукта
ETD-80300AHD — плоскошлифовальный станок с подвижной колонной для металлообработки. Доступен в двух вариантах рабочего стола (PCD-80300: 3000×800 мм и PCD-80400: 4000×800 мм), обеспечивает широкий диапазон операций — от грубого съема материала до точной шлифовки. Конструкция основания, колонны и стола с высокой упругостью обеспечивает жесткость и точность; эргономичное расположение органов управления улучшает работу оператора.

Основные характеристики
  • Конструкция с подвижной колонной для увеличенного перемещения по X (PCD-80300/PCD-80400)
  • Электромагнитный стол доступен в размерах 3000×800 мм или 4000×800 мм
  • Широкие диапазоны подачи: ручное колесо и автоматические установки подачи
  • Высокая жесткость благодаря упругой конструкции основания/колонны/стола
  • Удобная компоновка: фронтальные рукоятки и настройка поперечного перемещения с панели управления
  • Совместим с шлифовальными кругами до 350×127×20–50 мм


Технические данные
  • Модель: ETD-80300AHD (варианты: PCD-80300 / PCD-80400)
  • Тип: плоскошлифовальный станок с подвижной колонной
  • Электромагнитный стол (x×y): 3000×800 мм (PCD-80300) / 4000×800 мм (PCD-80400)
  • Ход по X (лев/прав): 3200 мм (PCD-80300) / 4200 мм (PCD-80400)
  • Ход по Y (перед/назад): 870 мм
  • Макс. центр круга до стола: 560 мм
  • Макс. грузоподъемность стола: 3000 кг
  • T-образные пазы стола: 18×3 мм
  • Скорость подачи стола: 5–30 м/мин; Автоматическая подача вперед/назад: 0,1–8 мм
  • Скорость перемещения (50Hz/60Hz): 990 / 1190 мм/мин
  • Макс. размер круга: 350×127×20–50 мм; Скорость (50Hz/60Hz): 1450 / 1740 об/мин
  • Шкала ручного колеса по Z: 0,005/0,2 мм; Быстрое перемещение Z: 230 мм/мин
  • Двигатель шпинделя: 15×4 (HP*P); Гидравлический двигатель: 10×6 (HP*P); Охлаждающий мотор: 90 W
  • Габариты станка (L×W×H): 8200×3050×2250 мм (PCD-80300) / 11000×3050×2250 мм (PCD-80400)
  • Примерный вес: ≈12000 кг (PCD-80300) / ≈13500 кг (PCD-80400)


Применение и опции
  • Подходит для оснастки, автомобильной промышленности, литья форм и общих металлических деталей
  • Опции: обновления управления, индивидуальные крепления, защитные кожухи для круга и системы охлаждения
  • Свяжитесь с поставщиком для требований по установке, электрических спецификаций и индивидуальных конфигураций
