Станок для шлифования поверхность ETW-4010NC
поверхностьдля металлической обшивкидля обрабатываемых деталей

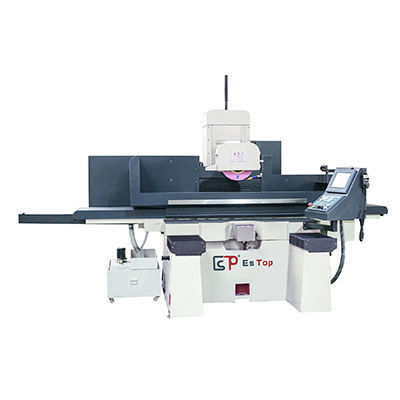

Станок для шлифования поверхность - ETW-4010NC - ESTOPCNC - поверхность / для металлической обшивки / для обрабатываемых деталей
Станок для шлифования поверхность - ETW-4010NC - ESTOPCNC - поверхность / для металлической обшивки / для обрабатываемых деталей
Станок для шлифования поверхность - ETW-4010NC - ESTOPCNC - поверхность / для металлической обшивки / для обрабатываемых деталей - изображение - 2
Станок для шлифования поверхность - ETW-4010NC - ESTOPCNC - поверхность / для металлической обшивки / для обрабатываемых деталей - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Типы
поверхность
Применение
для обрабатываемых деталей, для металлической обшивки
Конструкция
горизонтальный, с магнитным держателем
Тип управления
ПУ
Другие характеристики
большого размера
Другие характеристики
для тяжелой мехобработки
Скорость вращения шпинделя

1 450 rpm, 1 740 rpm
(9 111 rad.min-1, 10 933 rad.min-1)

Расстояние между осями

460 mm
(18 in)

Ход Х

800 mm, 1 200 mm
(31,5 in, 47,24 in)

Ход Y

380 mm, 480 mm
(14,96 in, 18,9 in)

Диаметр абразивного круга

350 mm
(14 in)

Вес машины

3 600 kg, 3 700 kg
(7 936,64 lb, 8 157,1 lb)

Описание

Обзор
Серия ETW-4010NC оснащена подвижной шлифовальной головкой и предназначена для тяжелого горизонтального периферийного шлифования плоских поверхностей. Подходит для обработки плоских деталей в машиностроении, автомобильной отрасли, при работе с листовой сталью для пресс-форм и инструментами. Доступны варианты с электромагнитным столом 690×300 мм (ETW-3069) или 1000×400 мм (ETW-40100).

Основные характеристики
  • Чугунная станина обеспечивает конструктивную жесткость и стабильную работу.
  • Продольное перемещение рабочего стола (ось X) гидравлически, с бесступенчатой регулировкой скорости.
  • Горизонтальная направляющая каретки выполнена из стального направляющего профиля для износостойкости и стабильной точности.
  • Шпиндель шлифовального круга приводится внешним низковибрационным двигателем для плавной работы.
  • Непрерывная автоматическая смазка для направляющих станины и рабочего стола; ступенчатая (inching) смазка для колонн, каретки и направляющих шлифовальной головки для снижения износа и поддержания точности.


Технические характеристики
  • Модель: ETW-4010NC
  • Размер электромагнитного стола (x*y): 690 × 300 мм (ETW-3069) ; 1000 × 400 мм (ETW-40100)
  • Ход влево/вправо (X): 800 мм (ETW-3069) ; 1200 мм (ETW-40100)
  • Ход вперед/назад (Y): 380 мм (ETW-3069) ; 480 мм (ETW-40100)
  • Макс. расстояние от центра круга до стола: 460 мм
  • Макс. грузоподъемность рабочего стола: 600 кг (ETW-3069) ; 800 кг (ETW-40100)
  • Спецификация Т-образного паза стола: 14 × 3
  • Скорость подачи рабочего стола: 5–30 м/мин
  • Автоматическая подача вперед/назад: 0,05–15 мм
  • Скорость быстрого перемещения вперед/назад (50Hz/60Hz): 990 / 1190 м/мин
  • Макс. размер шлифовального круга: ø350 × ø127 × 20–50 мм
  • Скорость круга (50Hz/60Hz): 1450 / 1740 об/мин
  • Деление хода ручки по оси Z: 0,01–0,08 мм
  • Скорость быстрого перемещения по оси Z (вверх/вниз): 230 м/мин
  • Двигатель шпинделя: 15 × 4 (HP*P)
  • Мощность двигателя оси Z: 1000 W
  • Гидравлический двигатель: 3 × 6 (HP*P)
  • Охлаждающий мотор: 90 W
  • Сервомотор вперед/назад (ось Y): 1000 W
  • Габариты станка (L × W × H): 3060 × 1600 × 2300 мм или 3150 × 1600 × 2300 мм
  • Масса: 3600 кг / 3700 кг
