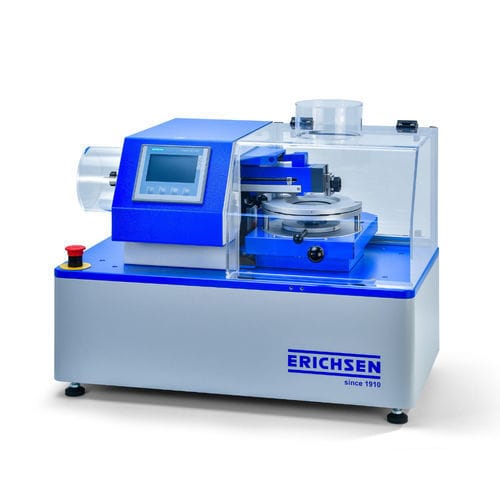

Твердомер для окрашивания и покрытия 430 P-Smart

на устойчивость к царапинамнастольныйдля автомобиля

SCRATCH HARDNESS TESTER 430 P-Smart - это электромоторный универсальный тестер, предназначенный для задач по нанесению царапин и надрезов на лакокрасочных покрытиях и пластиковых поверхностях. Он позволяет выполнять отдельные надрезы, параллельные надрезы и перекрестные надрезы (после поворота образца на 90) на тестовых пластинах различной толщины. Этот тестер особенно подходит для испытаний на адгезию методом перекрестной штриховки в соответствии со всеми общепринятыми стандартами, а также для специальных испытаний пластика, таких как устойчивость к царапинам и эффект письма в соответствии со спецификациями Opel. Прибор позволяет значительно сократить объем работы при проведении серийных испытаний, получая воспроизводимые и значимые результаты.

Дизайн и функции
SCRATCH HARDNESS TESTER 430 P-Smart - это надежный настольный прибор с защитным кожухом и сенсорной панелью управления. Процедура тестирования полностью автоматизирована, а такие параметры, как скорость резки, ход и схема поперечного разреза, задаются с клавиатуры. Каждая последовательность движений приводится в действие отдельным шаговым двигателем, что обеспечивает точный контроль над транспортировкой, позиционированием среза и регулировкой давления. Образец перемещается линейно с постоянной скоростью под испытательным наконечником, который может быть настроен на максимальную нагрузку 40 Н. Прибор включает две сменные пластины управления для различных схем поперечных разрезов. Возможны параллельные поперечные разрезы с градуированными испытательными усилиями, а также программирование до 80 испытательных дорожек с шагом 0,5 мм. Доступны четыре версии, отличающиеся ручным или моторным приводом регулировки усилия и вращения образца. Версии с моторным приводом позволяют проводить пробные испытания с постепенным увеличением усилия для определения необходимого усилия для сквозных разрезов. Дополнительный набор грузов из 6 частей позволяет проводить специальные испытания в нижнем диапазоне давлений (1-15 Н с шагом 1 Н).

Специальные особенности

• 2 скорости резания и 2 длины резания, комбинируются по мере необходимости
• 9 предустановленных поперечных разрезов, соответствующих общим стандартам
• 1 свободно программируемый шаблон поперечного разреза для специальных применений
• Точность двигателя для установки расстояния между разрезами
• Опция Стоп в режиме поперечного люка для индивидуальной настройки испытательного усилия для каждой дорожки царапин
• Визуальный дисплей при прорезании изолирующих слоев до металлической подложки
• Быстрый зажим для испытательных панелей с широким диапазоном зажима

Испытание поперечных люков
Тестер поддерживает испытания с поперечными люками в соответствии со всеми стандартами, с возможностью выбора поперечных разрезов (например, 2 x 5, 6 x 1, 6 x 2, 6 x 3, 8 x 1, 8 x 2, 11 x 1). Резы выполняются автоматически со скоростью 40 мм/с. После ручного поворота на 90 процедура повторяется. Необходимая нагрузка для прорезания подложки определяется опытным путем. Для изучения прилагается лупа (2,5x). Результаты визуально сравниваются со стандартными образцами. Прибор совместим с дальнейшими испытаниями на кукольность и альтернативными методами испытания адгезии.

• Аппарат для испытания адгезии, модель 525 (ручной/недорогой)

Испытания на устойчивость к царапинам
Для испытаний на устойчивость к царапинам в соответствии с требованиями Opel (GME 60280 / GMW14688) используется наконечник диаметром 1 мм и сетка размером 20 x 2 мм с нагрузкой 5 Н. Дисперсия яркости (∆L) измеряется с помощью колориметра с освещенностью D65, геометрией d/8 и апертурой 27 мм.

Тестирование эффекта письма
Для проведения испытаний на эффект письма в соответствии с требованиями Opel устанавливается дополнительная вставка. Шаблон представляет собой 80 надрезов с шагом 0,5 мм и нагрузкой 7 Н. Разница в блеске измеряется с помощью глянцеметра с геометрией 60.

Специальные тесты
Дополнительные тесты на царапины можно проводить, варьируя:

• Тест: шаровидные инструменты (0,5/0,75/1/3 мм), асимметричные инструменты (крестообразный рез/Клемен)
• Тест-нагрузка: 50 Н (с шагом 2 Н, стандарт), 15 Н (с шагом 1 Н, опция)
• Режущая сетка: предустановленная (2 x 5, 6 x 1, 6 x 2, 6 x 3, 8 x 1, 8 x 2, 11 x 1, 20 x 2, 80 x 0,5), свободно программируемая (максимальная ширина 40 мм, 0.5 мм)
• Шаблон резки: параллельный или поперечный разрез
• Путь резки: 25 мм или 40 мм (сменные направляющие пластины)
• Скорость резки: 16,7 мм/с (1 м/мин) или 40 мм/с

Для минимизации времени тестирования выбирается минимально возможная длина реза.

Операция через приложение
Тестером можно управлять через приложение для смартфона или планшета (доступно в Google Play Store/Apple Store), что позволяет гибко настраивать параметры, документировать и управлять данными.

Референтный класс Все версии поставляются с сертификатом калибровки в соответствии с DIN 55350-18, включающим:

• Актуальные и установочные значения силы нагружения
• Скорость царапания и расстояние резания
• Использованное испытательное оборудование со статусом калибровки
• Идентификация продукта
• Дата
• Имя инспектора

Сравнение производится для:

• Усилие нагружения (5 значений в диапазоне нагрузок)
• Скорость резания (оба значения при обоих путях резания)
• Расстояние резания (напр.g., 0.5 мм)

Стандарты

• GME 60280 GM / Opel
• GMW 14688 GM / Opel
• PV 3952 VW / Audi
• PV 3974 VW / Audi
• PV 3962 VW / Audi
• D45 1047 Renault
• MS210-05K Hyundai / Kia
• STD 4377 Volvo
• ISO 2409 Common
