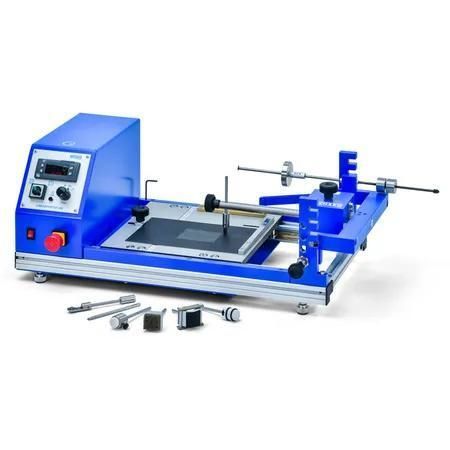

Твердомер на устойчивость к царапинам Model 249

настольныйдля пластмассдля пластмассы

Обзор
LINEARTESTER 249 — настольный прибор для промышленного контроля стойкости поверхности к царапинам. Предназначен для испытаний методом царапания/надсечки и также применим для испытаний на истирание «туда‑обратно», тестов Crockmeter, MEK‑тестов и испытаний на стойкость к растворителям/протиранию. Прибор оснащён электромоторным приводом, автоматическим опусканием/подъемом инструмента и широким набором сменных инструментов; доступны опциональные адаптеры.

Принцип испытания
Пробная панель крепится на подвижный салазочный узел. На двух металлических стойках свободно установлен качающийся балка, несущая испытательный инструмент и перемещаемый груз. Сила царапания (0,5–20 Н) задаётся смещением груза по балке; дополнительный груз (1–40 Н) доступен опционально. Имеется 4‑позиционный регулируемый по высоте нагружающий рычаг (стандартная высота ≈ 10 мм; +20/+40/+60 мм). Для изолирующих покрытий на проводящих подложках доступно электрическое распознавание пробоя при пробивании покрытия.

Режимы испытаний и эксплуатация
При испытании царапанием инструмент опускают на движущемся вперёд салазке — царапание начинается в момент движения; при обратном ходе направляющая может поднимать инструмент. Для испытаний на истирание, Crockmeter, MEK или протирание инструмент остаётся опущенным, а салазки выполняют предустановленные циклы «туда‑обратно» (для этого направляющая снимается). Салазки можно смещать вбок для выполнения нескольких соседних штрихов; интегрированная линейка обеспечивает равномерные интервалы. Доступны три фиксированные и одна свободно программируемая скорость испытания.

Конструкция и опции
LINEARTESTER 249 — компактный настольный агрегат с электромоторным приводом для равномерного хода салазок. Опции: универсальный набор адаптеров для пользовательских вставок, дополнительные грузики и переменные длины хода (35, 50, 65, 80, 95 мм) помимо стандартного хода 60 мм.

Технические данные

• Привод: электрический
• Стандартная длина хода: 60 мм (опции: 35, 50, 65, 80, 95 мм)
• Диапазон силы царапания: 0,5–20 Н
• Настраиваемый диапазон испытательной силы: 0,5–40 Н (доп. груз опционально)
• Регулировка высоты нагружающего рычага: 4 позиции (≈ 10 мм; +20/+40/+60 мм)
• Макс. размер образца: до 150 × 210 мм (DIN A5)
• Скорости испытания: фиксированные 25 / 35 / 200 мм/с; программируемые 10–200 мм/с
• Габариты (Ш×Г×В): прибл. 580 × 280 × 210 мм
• Масса нетто: прибл. 13 кг
• Электропитание: 100–240 VAC, 47–63 Hz
• Геометрии царапин: Van Laar, Bosch, ISO, Clemen и т.д.
• Настольный стационарный прибор

Комплект поставки

• LINEARTESTER 249 с электромоторным приводом
• Шестигранный ключ
• Уровень
• Блок питания
• Руководство по эксплуатации

Нормы
ISO 1518
