Моторизованный маятниковый копер Model 299/300

Описание
Прибор для испытания демпфирования маятником модель 299/300 предназначен для оценки механического демпфирования лаков, красок и подобных покрытий путём измерения затухания колебаний стандартизированного маятника, опирающегося на поверхность образца.

Принцип испытания
Чем «мягче» покрытие, тем сильнее демпфируются колебания маятника, опирающегося на образец. Измерение выполняется согласно распространённым методам маятниковых испытаний (например, König, Persoz).

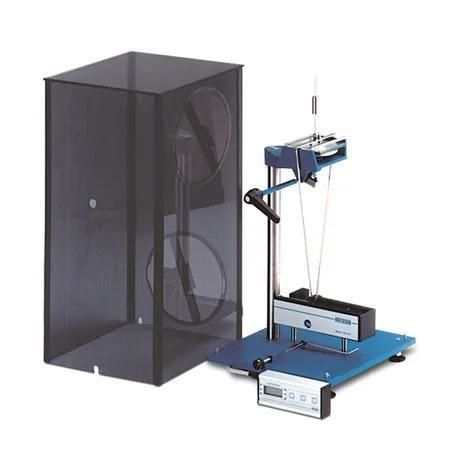

Конструкция и работа
Испытательная стойка состоит из выравниваемой опорной пластины и колонны с держателем для образцов размером до 250 x 100 x 15 мм. Акриловый защитный кожух с отверстиями для внесения образцов защищает от пыли и сквозняков. Управление осуществляется с внешнего пульта управления с 4-значным LC-дисплеем.

Опциональные маятники

• Маятник König (соответствует DIN 53 157)
• Маятник Persoz (соответствует NF T 30-016)

Измерительные модули / варианты
Доступны два варианта измерительного модуля:

• Базовая версия
  • Отклонение маятника устанавливается вручную с помощью рычажного механизма; отпуск осуществляется тросовым спускателем.
• Автоматическая версия
  • Отклонение и отпуск маятника выполняются автоматически.
  • Преимущества автоматической версии:
    • удобство эксплуатации
    • воспроизводимые результаты испытаний
    • быстрая замена типа маятника

Показания / дисплей
Тип маятника вводится в пульт управления. На 4-значном LC-дисплее поочерёдно отображаются:

• количество колебаний
• длительность испытания
• период колебаний

Класс эталона / сертификат производителя
Обе версии (ручная/автоматическая) поставляются с сертификатом производителя M (заводская калибровка), который содержит:

• установки и фактические значения величин колебания маятника
• ровность калибровочной пластины
• идентификацию продукта
• используемое испытательное оборудование с указанием статуса калибровки
• дату
• имя инспектора

Комплект поставки

• Прибор для испытания демпфирования маятником, Модель 299/300 (без маятника и измерительного модуля)
• Защитный акриловый кожух
• Калибровочная пластина с сертификатом производителя
• Уровень в коробе
• Руководство по эксплуатации

Стандарты
Ссылочные стандарты:

• SNV 37 112
• SIS 18 41 86
• NEN 5319
• VDA 621 - 410
• DIN 53 157
• DIN ISO 1522
• ASTM D 4366
• NF T 30 016
• BS 3900 : E5

Характеристики / Технические спецификации

• Привод: электрический
• Номинальное напряжение: 230 VAC ± 10 %
• Потребляемая мощность: 25 VA
• Портативность: стационарный
• Размеры основного прибора: прибл. 700 мм x 325 мм x 345 мм (H x W x D)
• Масса основного прибора (нетто): прибл. 17 кг
• Пульт управления (опция): прибл. 35 мм x 167 мм x 65 мм (H x W x D); масса прибл. 0,4 кг
• Измерительный модуль (базовая версия): прибл. 60 мм x 235 мм x 70 мм (H x W x D); масса прибл. 0,5 кг
• Измерительный модуль (автоматическая версия): прибл. 65 мм x 235 мм x 107 мм (H x W x D); масса прибл. 0,75 кг
