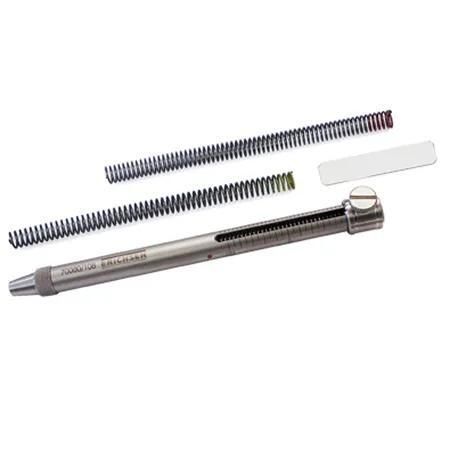

Твердомер на устойчивость к царапинам Model 318

ручнойпереносноймалогабаритный

Краткое описание
Карандаш для испытания твердости Модель 318 используется для оценки устойчивости защитных слоёв поверхности к царапинам и для измерения степеней твердости красок, пластиковых покрытий и подобных финишных покрытий. Небольшой размер, портативный, готов к использованию на плоских или изогнутых поверхностях. Доступны четыре различных пробника (продаются отдельно). Три диапазона силы до 20 Н.

Техническое описание
Модели 318 / 318S / 318C предназначены для измерения твердости защитных поверхностных слоёв. Эти приборы позволяют быстро и просто осуществлять контроль качества защитных слоёв, в том числе в процессе производства. Первоначально разработанные Robert Bosch GmbH и изготовляемые компанией ERICHSEN, устройства обеспечивают определение, документирование и передачу величин твердости в числовом виде.

Процедура испытания с наконечниками № 1, № 2 и № 3
Обращение с карандашом для испытания твердости простое: установите предполагаемое или известное натяжение пружины с помощью ползунка. Держите прибор вертикально и установите его наконечник на испытуемую поверхность, затем прочертите линию длиной 5–10 мм с скоростью примерно 10 мм/с. Штифт должен оставить едва видимую невооруженным глазом царапину. Если давление пружины слишком велико, царапина явно заметна; если слишком мало — царапины нет. Приложенное усилие, зафиксированное при блокировке ползунка, отображается в ньютонах.

Диапазоны давления (три гравированных шкалы)

• 0 - 3 N (синяя маркировка)
• 0 - 10 N (красная маркировка)
• 0 - 20 N (жёлтая маркировка)

Пружины для каждого диапазона давления кодированы цветом, соответствующая шкала отмечена тем же цветом.

Примечания по направлению и головке испытания
Для получения пригодных результатов требуется деликатное ведение карандаша. Чрезмерное давление или головка испытателя с недостаточно гладким краем могут оставлять следы, искажающие результаты или затрудняющие их интерпретацию. Подделки с грубыми краями могут давать ненадёжные результаты.

Процедура испытания с наконечником № 4
Наконечник № 4 (Opel, Ø 0,5 мм) имеет специальную геометрию наконечника и длину примерно на 15 мм больше, чем у других маркировочных штифтов. Чтобы обеспечить заранее установленную силу испытания, во время испытания наконечник необходимо вдавить в карандаш приблизительно на 5 мм.

Стандарты

• DIN 55 656
• Van Laar
• Bosch
• ISO 1518
• Opel

Технические данные

• Привод: Ручной
• Испытательная сила: 0-20 N
• Диаметр: 16 мм
• Общая длина: 160 мм
• Пружины сжатия: пружинная сталь
• Профиль царапины: Van Laar, Bosch, ISO, Opel

Аксессуары (примеры)
Пробники (№1, №2, №3, №4), дополнительные пружины для каждого диапазона силы, адаптер патрона (rolling), принадлежности для переноски/обращения и сертификаты калибровки доступны отдельно.

Характеристики / спецификации

• Обозначение модели: Model 318
• Производитель: ERICHSEN
• Диапазон испытательной силы: 0 - 20 N (три выбираемых диапазона: 0-3 N, 0-10 N, 0-20 N)
• Диаметр: 16 мм
• Общая длина: 160 мм
• Масса нетто: approx. 250 g
• Материалы наконечников: шарики из карбида вольфрама (наконечники №1–3); пружинная сталь со специальной геометрией (наконечник №4)
• Пружины сжатия: пружинная сталь (кодировка по цвету)
• Портативность: да
• Ссылочные стандарты: DIN 55 656, Van Laar, Bosch, ISO 1518, Opel
