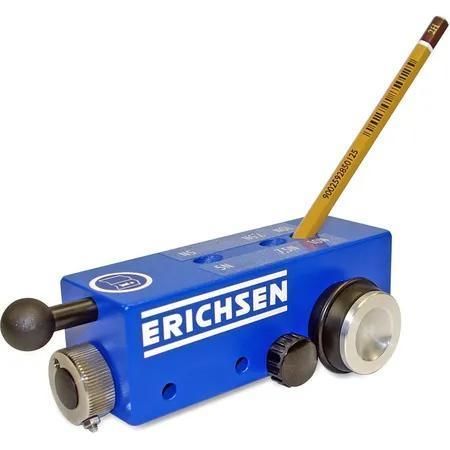

Твердомер на устойчивость к царапинам Model 293

ручнойпереноснойдля пластмассы

Краткое описание
Твердость по карандашу по методу Wolf‑Wilborn, в комплекте 17 карандашей (6B–9H). Три выбираемые величины испытательной силы: 5 N / 7,5 N / 10 N.

Техническое описание
TriForcePencil 293 облегчает проведение испытания твердости карандашем по методу Wolf‑Wilborn и обеспечивает соблюдение предписанной силы и угла испытания. Направляющая удобна в обращении и исключает ручное влияние на прикладываемую нагрузку. Блок грузов оснащён тремя держателями карандаша, которые посредством принципа рычага создают соответствующую испытательную силу на кончике карандаша. Выступание карандаша настраивается поворотным регулировочным винтом с упорной насадкой. Углублённые рукоятки на крышках колёс обеспечивают надёжный захват при контролируемом скольжении прибора по проверяемой поверхности. Прибор поставляется в пластиковом кейсе.

Назначение и применение
Метод карандаша относится к группе определений твердости по царапине. Это простой и быстрый метод проверки стойкости поверхности к царапающим и остроугольным воздействиям. Метод применим и в производственных условиях, например при напылении на ленте. Наличие трёх испытательных сил (5 N / 7,5 N / 10 N) предоставляет дополнительные варианты по сравнению с приборами с одной силой.

Принцип испытания
Карандаши разных степеней твердости ведут по проверяемой поверхности под углом 45° с выбранной силой 5 N, 7,5 N или 10 N (± 0,1 N). Твердость по карандашу определяется по двум применённым карандашам: более мягкий ещё оставляет след на поверхности, тогда как следующий более твёрдый образует ощутимую бороздку.

Порядок проведения испытания (шаги)

• Отодвинуть деревянную оправу примерно на 5 мм, чтобы графитовый стержень выступал примерно на 5 мм; использовать специальную точилку.
• Заточить графитовый стержень на наждачной бумаге зернистостью 400 до острого кромочного среза, удерживая карандаш вертикально.
• Установить TriForcePencil 293 на ровную поверхность и снять фиксирующий винт.
• Провернуть регулировочный винт с упорной насадкой вниз для установки высотного зазора (10 мм).
• Вставить подготовленный карандаш в направляющую для выбранного диапазона силы.
• Ввернуть фиксирующий винт для закрепления карандаша; вернуть регулировочный винт в исходное положение.
• Установить прибор так, чтобы сначала касались колёса, затем кончик карандаша; медленно (ок. 10 см/с) сдвинуть прибор в направлении кончика карандаша.

Примечания
Необходимо отличать простое написание на плёнке от фактического проникновения; при необходимости для контроля используйте влажную губку или мягкий ластик. Подходящую твердость карандаша следует определять эмпирически; начинать с полумягкого/среднего типа. Сильно пигментированные покрытия с чешуйчатыми пигментами менее пригодны для этого испытания.

Класс эталона / сертификат
Модель 293 поставляется с заводским аттестатом производителя M (заводская калибровка). В сертификате, в частности, содержатся следующие сведения:

• Номинальное и фактическое значение приложенного давления (испытательная нагрузка)
• Использованные средства испытаний с состоянием калибровки
• Идентификация продукта
• Дата
• Имя проверяющего

Комплект поставки

• Прибор для измерения твердости по царапине TriForcePencil 293
• 17 нормализованных карандашей (твердости 6B–9H)
• 1 специальная точилка
• 1 лист наждачной бумаги
• Пластиковый кейс

Характеристики / технические спецификации

• Привод: Ручной
• Испытательная сила: 5–10 N (выбираемая 5 N / 7,5 N / 10 N; ± 0,1 N)
• Портативный / стационарный: Портативный
• Комплект поставки: 17 нормализованных карандашей (6B–9H), специальная точилка, 1 лист наждачной бумаги, пластиковый кейс
