Трубчатая рукоятка 11-61 series

скобадвернаядля машины

Определение

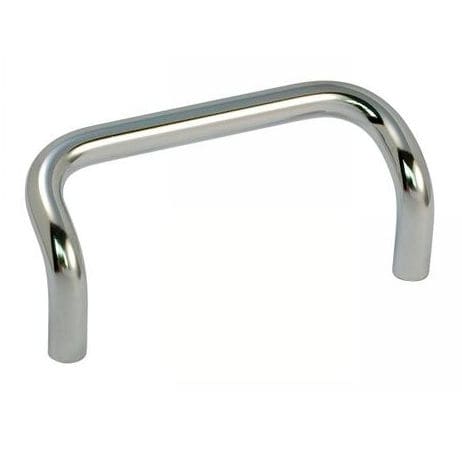

U-образная ручка (скоба) для приведения в действие, подъёма или перемещения изделий, таких как двери, люки и крышки машин. Смещённая U-форма обеспечивает улучшенный захват и зазор для руки. Ручка поставляется с центрирующими шайбами для повышения стабильности и упрощения установки.

Материалы и покрытия

• Сталь: хромирование, чёрное покрытие или оксидирование (блюн).
• Нержавеющая сталь: AISI 303 (матовая или полированная).
• Нержавеющая сталь: AISI 304 (матовая или полированная).
• Нержавеющая сталь: AISI 316L (матовая).
• Опорная шайба: никелированная замак для стальных моделей; шайба из нержавеющей стали для вариантов из inox 303/304/316L.

Варианты

• Смещённая U-ручка доступна в исполнениях из стали (хром / блюн / чёрное покрытие) и нержавеющей стали (AISI 303, AISI 304, AISI 316L; мат или полировка в зависимости от варианта).

Диапазон размеров

• Шаг крепления (l1): от 55 мм до 250 мм (типичные значения: 55, 64, 88, 96, 100, 120, 125, 160, 180, 200, 250).
• Диаметр рукояти (d1): 8 мм, 10 мм, 12 мм.

Типичное применение

• Установка на двери, панели, мебель и машинные кожухи для приведения в действие, открытия или перемещения элементов.
• Смещённая форма улучшает эргономику и зазор для руки.
• Рекомендуется крепление двумя винтами с использованием прилагаемых центрирующих шайб для обеспечения стабильности.

Монтаж
Крепление двумя подходящими винтами согласно ссылке и сверловке; совместимо с распространёнными типами винтов (внутренний шестигранник, потай, полукруглая головка и т.д.). Типичные размеры резьбы: M4, M5, M6 в зависимости от варианта.

Пример заказа / Артикул
Пример заказа: Reference-l1 | 11-610-8-55

Файлы и документация
Лист продукта и технический PDF (чертежи и 3D-файлы) доступны для скачивания.

Технические характеристики

• Модель / серия: 11-61
• Коммерческое название: CABINET U-HANDLE
• Материалы: сталь (хром / блюн / чёрное покрытие); нерж. сталь AISI 303, AISI 304, AISI 316L
• Шайба: никелированная замак (для стальных моделей) или нержавеющая сталь (для inox-вариантов)
• Покрытия: хром, блюн, чёрное покрытие, мат, полировка
• Доступные L1: 55, 64, 88, 96, 100, 120, 125, 160, 180, 200, 250 мм
• Диаметр d1: 8, 10, 12 мм
• Резьба / крепление d2: распространённые опции M4, M5, M6
• d3: 12 мм или 15 мм или не применяется в зависимости от варианта
• l2 (при необходимости): 30, 35, 44 мм
• h1 (при необходимости): 40, 47, 60 мм
• h2 (при необходимости): 8, 12 мм
• r1 (при необходимости): 9, 11, 12 мм
• Соответствует стандарту: GN 425.1
• Комплект поставки: центрирующие шайбы
