Рукоятка скоба 11-51 series

для аппаратадвернаяиз алюминия

Продукт

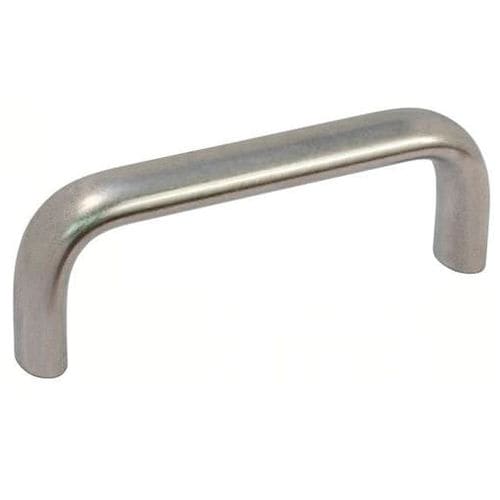

• U-образная ручка для шкафа из алюминия для маневрирования, подъема или перемещения предметов, дверей и люков.

Определение
U-образная ручка — механический компонент, позволяющий маневрировать, поднимать или перемещать любые предметы, двери или люки. Овальная форма обеспечивает естественный хват.

Материал
- Изготовлена из экструдированного алюминиевого профиля (AlMgSi0,5 F13). Отделки: матовая, покрытие (черный RAL 9005, красный RAL 3000, серебристо-серый RAL 9006) или анодирование.

Варианты / Отделки

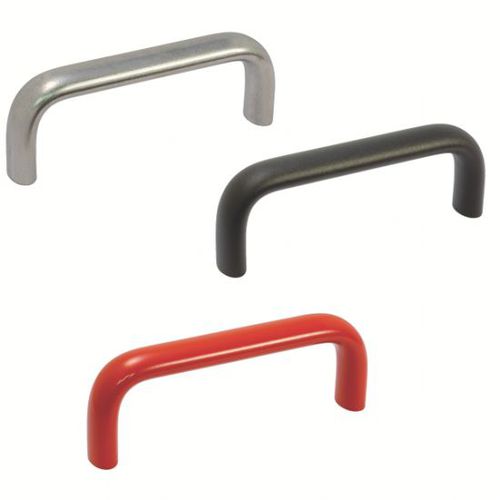

- Доступные отделки: матовая, анодированная, покрытие черное, покрытие красное, покрытие серебристо-серое.

Размерный диапазон и варианты
- Резьба (d1): M6 или M8. Длины (l2): 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 мм. Ширина корпуса / сечение (l1): 20 мм или 26 мм. Другие размеры (h1, h2, r1, l3) зависят от артикула.

Применение
- Для монтажа в установках, где требуется маневрирование или открытие дверей/люков. Широкий диапазон длин подходит для многих промышленных сборок. Овальная форма обеспечивает естественный и надежный хват. Открытая конструкция без закрытых углов упрощает очистку. Алюминиевое исполнение обеспечивает легкость и долговечность изделия.

По запросу
- Цвета покрытий вне стандарта.
- Индивидуальные размеры.

Файлы
- Технические паспорта и листы продукта доступны в PDF.

Пример заказа / артикул
Пример артикула: 11-511-20-100 (доступны другие варианты по отделке и длине).

Соответствие
Соответствует стандартам GN 565 / GN 564.

Характеристики / Технические спецификации

• Материал: экструдированный алюминиевый профиль AlMgSi0,5 F13.
• Отделки: матовая, анодированная, покрытие черное (RAL 9005), покрытие красное (RAL 3000), покрытие серебристо-серое (RAL 9006).
• Резьба (d1): M6 или M8.
• Ширина корпуса / сечение (l1): 20 мм или 26 мм.
• Длины l2: 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 мм.
• Толщина / l3: 13 мм или 17 мм.
• Высоты h1 наблюдаемые: 49, 51, 55, 57 мм.
• h2 min наблюдаемый: 10 мм или 12 мм.
• Радиусы r1 наблюдаемые: 13 мм или 17 мм.
• Примеры внутренних артикулов: 11-511-20-100, 11-511-20-112, 11-511-20-117 и др.
• Эргономика: овальная форма для естественного и надежного хвата.
