Откидная рукоятка 11-121

скобавмонтированнаядля передней панели

Поворотная ручка 90° — определение

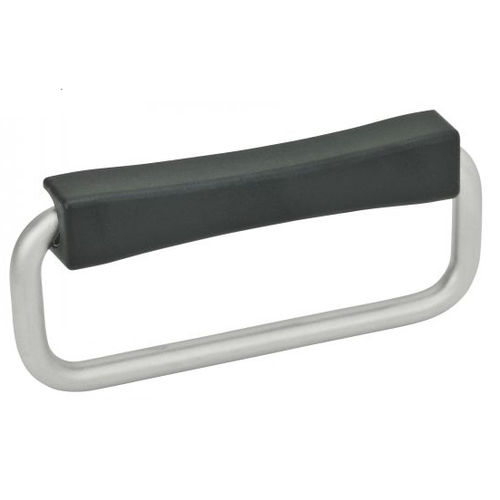

U-образная поворотная ручка, предназначенная для приведения в действие, подъёма и перемещения объектов, таких как двери, люки, панели и оборудование. В сложенном положении ручка утоплена в поверхность, что уменьшает занимаемое пространство и риск зацепления.

Материал

• Основание из нержавеющей стали (AFNOR Z 6 CN 18-10 M, Werk 1.4308, AISI CF-8), доступно в матовом натуральном исполнении или в исполнении с черным пленочным покрытием.
• Рукоятка из нержавеющей стали (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304), матовая отделка.
• Удерживающая пружина из нержавеющей стали (AFNOR Z 12 CN 18-09, Werk 1.4310, AISI 301).

Варианты

• Натуральная нержавеющая сталь или нержавейка с черным пленочным покрытием.
• С удерживающей пружиной (фиксирует положение) или свободный вариант (без пружины).
• Варианты крепления: резьбовые отверстия, сквозные отверстия или вариант для сварки.

Размерный ряд
Габарит (ширина × высота): 124 × 59 мм. Для этой ручки доступен один основной размер.

Применение

• Предназначена для подъёма, перемещения и обращения с предметами, мебелью, дверями, люками и оборудованием.
• Компактна в сложенном состоянии; повышенная безопасность за счёт утопленного положения относительно монтажной поверхности, что снижает риск удара или зацепления.
• Подходит для внутреннего и наружного использования благодаря конструкции из нержавеющей стали (устойчива к влажности и коррозионным средам).
• Доступна в ручной версии с пружиной (фиксируется) и в свободной версии (без пружины).

Крепление

• Резьбовой вариант: крепится двумя подходящими винтами (винт с цилиндрической головкой и внутренним шестигранником, потайной, полукруглой или шестигранной головкой). Крепеж не входит в комплект.
• Сквозной вариант: устанавливается с помощью двух винтов CHC 31-54.
• Вариант для сварки: крепление осуществляется прямой сваркой к конструкции.

Другая предлагаемая версия
Модели 11-123 / 11-124: поворотная ручка 180° (альтернативная версия).

Технические характеристики / спецификации

• Стандарт: соответствует стандарту GN 425.9.
• Пример заказа: артикул 11-1211-60.
• Доступные артикулы и основные характеристики:

• 11-1211-60 — Материал: Натуральная нержавеющая сталь — Вариант: Свободный — Отделка: Резьбовое — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: 10 mm, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: M6, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1212-60 — Материал: Натуральная нержавеющая сталь — Вариант: Свободный — Отделка: Сквозное отверстие — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: 9,6 mm, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: 6,4 mm — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1213-60 — Материал: Натуральная нержавеющая сталь — Вариант: Свободный — Отделка: Для сварки — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1216-60 — Материал: Натуральная нержавеющая сталь — Вариант: С удерживающей пружиной — Отделка: Резьбовое — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: 10 mm, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: M6, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1217-60 — Материал: Натуральная нержавеющая сталь — Вариант: С удерживающей пружиной — Отделка: Сквозное отверстие — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: 9,6 mm, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: 6,4 mm — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1218-60 — Материал: Натуральная нержавеющая сталь — Вариант: С удерживающей пружиной — Отделка: Для сварки — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1221-60 — Материал: Нержавеющая сталь с черным пленочным покрытием — Вариант: Свободный — Отделка: Резьбовое — (габариты идентичны 11-1211-60).
• 11-1222-60 — Материал: Нержавеющая сталь с черным пленочным покрытием — Вариант: Свободный — Отделка: Сквозное отверстие — (габариты идентичны 11-1212-60).
• 11-1226-60 — Материал: Нержавеющая сталь с черным пленочным покрытием — Вариант: С удерживающей пружиной — Отделка: Резьбовое — (габариты идентичны 11-1216-60).
• 11-1227-60 — Материал: Нержавеющая сталь с черным пленочным покрытием — Вариант: С удерживающей пружиной — Отделка: Сквозное отверстие — (габариты идентичны 11-1217-60).
