Рукоятка скоба 11-54 series

для передней панелииз Bakelite®U-образная

Наименование продукта

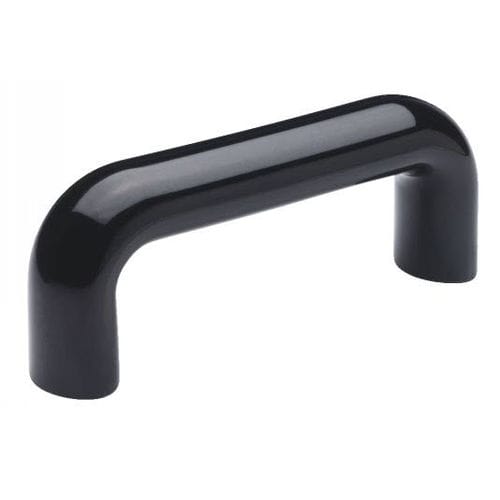

U-образная ручка для шкафов 11-54

Материалы и отделка

• Термореактивный (бакелит) — черный, duroplast на фенольной (PF) основе.
• Техннополимер — на основе полиамида, высокая прочность; доступен в черном, оранжевом (RAL 2004), сером (RAL 7035) или белом (приблизительно RAL 9002).
• Отделка: глянцевая.
• Устойчив к растворителям, маслам, жирам и многим химическим веществам.
• Втулка/манжета: латунь или нержавеющая сталь (нержавеющая сталь используется для белой версии).

Применение / Условия эксплуатации

• Максимальная рабочая температура: до 120°C для техннополимера; до 110°C для терморежимного материала (бакелит).

По запросу — дополнительные цвета для техннополимера

• Желтый RAL 1021 (код: J)
• Синий RAL 5024 (код: B)
• Красный RAL 3000 (код: R)

Примеры заказа и варианты (таблица ссылок)
Reference | Material | Finish / Colour | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | d1 | h1 (mm) | h2 (mm)
11-540-86 | Bakelite | Black | 86 ±0.5 | 103 | 26 | 17 | M6 | 43 | 12
11-540-117 | Bakelite | Black | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-540-179 | Bakelite | Black | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-541-117 | Technopolymer | Black | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-541-179 | Technopolymer | Black | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-542-117 | Technopolymer | Orange | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-542-179 | Technopolymer | Orange | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-543-117 | Technopolymer | Grey | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-543-179 | Technopolymer | Grey | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-544-117 | Technopolymer | White | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-544-179 | Technopolymer | White | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13

Документы и CAD
Технические паспорта и 3D CAD-файлы доступны для этого изделия (см. файлы продукта).

Технические характеристики

• Серия / модель: 11-54
• Торговое наименование: U-образная ручка для шкафов
• Материалы: бакелит (термореактивный) или техннополимер (полиамид)
• Цвета: черный; оранжевый (RAL 2004); серый (RAL 7035); белый (похоже на RAL 9002); дополнительные цвета по запросу для техннополимера (желтый RAL 1021, синий RAL 5024, красный RAL 3000)
• Отделка: глянцевая
• Устойчивость: растворители, масла, жиры и многие химические вещества
• Втулка: латунь или нержавеющая сталь (нержавеющая сталь для белого)
• Максимальная рабочая температура: техннополимер до 120°C; терморежимный материал до 110°C
• Типичные резьбы для монтажа: M6 или M8 в зависимости от референции
• Доступные референции с различной длиной (l1) и размерами — примеры указаны выше
