Трубчатая рукоятка 11-134 series

скобаиз алюминияU-образная

Продукт

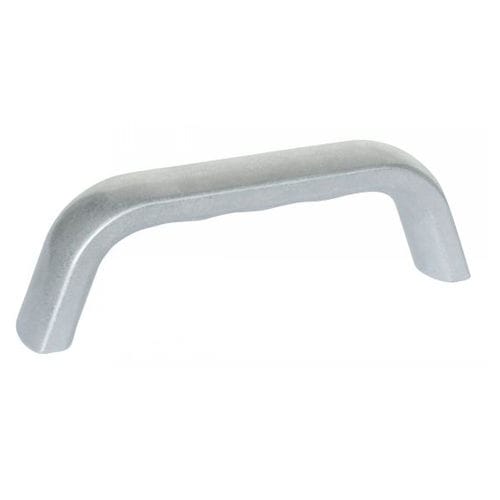

U-образная ручка для шкафов 11-134 — из алюминия или нержавеющей стали, расширенная (flared) эргономичная форма для ручной эксплуатации на дверях шкафов и корпусов.

Обзор

• U-образная ручка для дверей шкафов и корпусов, расширенный профиль для улучшенного захвата.
• Доступны версии с резьбой (нарезанной) или с отверстием (предварительно просверлено) в зависимости от требований крепления панели.
• Варианты материалов и покрытий: алюминий (естественный или покрытый) и нержавеющая сталь (AISI 316), матовая поверхность.
• Для каждой позиции доступны CAD-файлы и технические паспорта (загрузка CAD указана в техническом описании).

Пример заказа
Пример заказа: артикул 11-1341-120

Варианты (фрагмент)
Артикул | Версия | Материал | Покрытие | l1 (мм) | l2 (мм) | l3 (мм) | d1 | d2 | h1 (мм) | h2 (мм) | h3 (мм) | h4
11-1341-120 | С резьбой | Алюминий | Натуральный | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1341-140 | С резьбой | Алюминий | Натуральный | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1342-120 | С резьбой | Алюминий | Чёрное покрытие | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1342-140 | С резьбой | Алюминий | Чёрное покрытие | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1343-120 | С резьбой | Алюминий | Серое покрытие | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1343-140 | С резьбой | Алюминий | Серое покрытие | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1344-120 | С резьбой | Нержавеющая сталь | Матовая | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1344-140 | С резьбой | Нержавеющая сталь | Матовая | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1346-120 | С отверстием | Алюминий | Натуральный | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1346-140 | С отверстием | Алюминий | Натуральный | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6
11-1347-120 | С отверстием | Алюминий | Чёрное покрытие | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1347-140 | С отверстием | Алюминий | Чёрное покрытие | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6
11-1348-120 | С отверстием | Алюминий | Серое покрытие | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1348-140 | С отверстием | Алюминий | Серое покрытие | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6
11-1349-120 | С отверстием | Нержавеющая сталь | Матовая | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1349-140 | С отверстием | Нержавеющая сталь | Матовая | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6

Файлы (доступны)
PDF продукта (технический лист), техническая карта семейства (U-ручки - технический лист).

Стандарты и соответствие
Соответствует стандартам GN 328 / GN 328.5.

Технические характеристики / данные

• Материалы: Алюминий (натуральный или покрытый — чёрный RAL 9005 или серебристо-серый RAL 9006), матовая поверхность; нержавеющая сталь AISI 316 (AFNOR Z 6 CND 17-11 / Werk 1.4401), матовая поверхность.
• Версии: с резьбой (нарезной) или с отверстием (предварительно просверлено).
• Диапазон артикулов: 11-1341-120, 11-1341-140, 11-1342-120, 11-1342-140, 11-1343-120, 11-1343-140, 11-1344-120, 11-1344-140, 11-1346-120, 11-1346-140, 11-1347-120, 11-1347-140, 11-1348-120, 11-1348-140, 11-1349-120, 11-1349-140.
• Ключевые размеры (примеры): l1 = 120 или 140 мм; l2 = 141,2 или 166,5 мм; l3 = 22 или 28 мм.
• Резьбы / диаметры отверстий: M6 или M8 для версий с резьбой; диаметры отверстий 6,5 или 8,5 мм для версий с отверстием.
• Высоты: h1 = 44 или 55 мм; h2 = 14 или 18 мм; h3 = 13 или 17 мм; h4 = -, 5 или 6 в зависимости от варианта.
• Наличие: индикатор наличия на странице показывает, какие артикуулы есть в наличии (символ D означает наличие на складе).
• CAD: 3D/CAD файлы доступны для каждой позиции.
