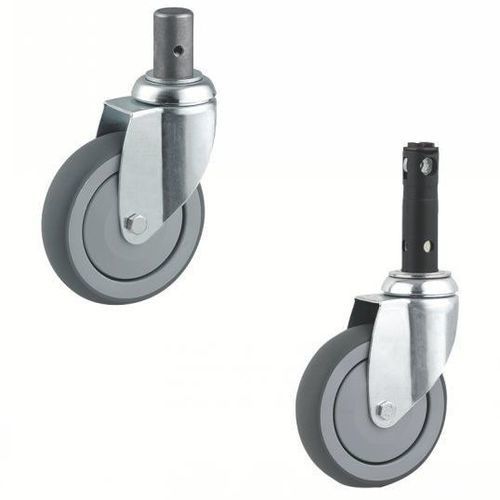

Поворотный ролик 38-303 series

со стержнемдля медицинского оборудованияс тормозом

Определение
Ролик (опора с колесом) — механический элемент, состоящий из колеса в вилке, в сочетании с системой крепления (пластина, центральное отверстие, шток или втулка) для установки под оборудованием. Обеспечивает подвижность, преобразуя поступательное движение в вращение колеса и снижая усилия при перемещении мебели или оборудования.

Материал

• Польщенная, оцинкованная стальная вилка, поворот на двойной дорожке шариковых подшипников, ось на болтах.
• Корпус колеса из полипропилена.
• Протектор из немаркой термопластичной резины, твердость 87° по Шору A.
• Прецизионные шариковые подшипники.

Варианты

• Тип крепления: со стержнем.
• Доступны 3 варианта: без тормоза, тормоз 2 функции, тормоз 3 функции.

Размерный ряд

• Диаметр колеса (d1): 125 или 150 мм.
• Ширина протектора (l2): 32 мм.
• Вынос (l1): 41 или 45 мм.
• Номинальная нагрузка: 100 кг.

Применение

• Температура эксплуатации: от -20 °C до +60 °C.
• Возможна централизованная блокировка для одновременной фиксации нескольких роликов посредством ножного тормоза.
• 2-функциональный тормоз: полная фиксация или свободно.
• 3-функциональный тормоз: полная фиксация, свободно и направляющая фиксация.
• Угол кулачка: 45°.
• Разработано для стабилизации и упрощения перемещения; подходит для кроватей в домах престарелых и медицинских койках.

Пример заказа
ПРИМЕР ЗАКАЗА: Артикул 38-3031-125

Технические характеристики

• Артикул модели: 38-303.
• Доступные диаметры: 125 мм, 150 мм.
• Ширина протектора: 32 мм.
• Доступные выносы: 41 мм, 45 мм.
• Максимальная нагрузка: 100 кг.
• Протектор: термопластичная резина, твердость 87° Shore A.
• Материалы: оцинкованная стальная вилка, корпус колеса полипропилен.
• Подшипник: прецизионные шариковые подшипники, поворот на двойной дорожке шариковых подшипников.
• Варианты торможения: без тормоза / тормоз 2 функции / тормоз 3 функции.
• Диапазон рабочей температуры: -20 °C до +60 °C.
• Угол кулачка тормоза: 45°.
