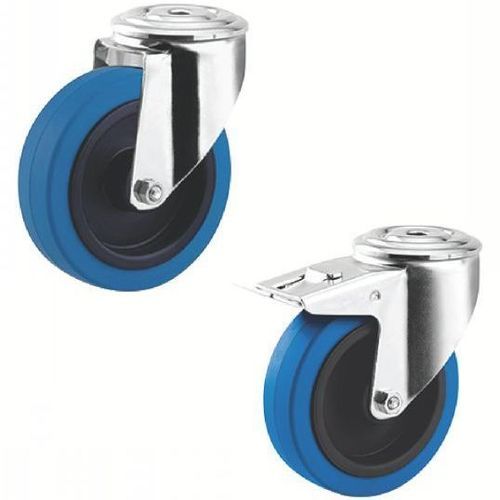

Поворотный ролик 38-506 series

со стержнемдля тележкиэластичный

Определение
Колесо (ролик) — механический компонент, состоящий из колеса, установленного в кронштейне (вилке), в сочетании со способами крепления (плита, центральное отверстие, шток или втулка) для монтажа под опорой. Обеспечивает подвижность оборудования или грузов, преобразуя поступательное движение в вращение колеса и снижая усилия при перемещении.

Материал

• Кронштейн из нержавеющей стали, поворот на двойном шариковом ободе, болтовая ось.
• Корпус колеса из полиамида.
• Покрышка из эластичной серой резины, не оставляющая следов, твердость 64° Shore A.
• Подшипники — роликовые из нержавеющей стали.

Версия

• Тип крепления: центральное отверстие.
• Доступны поворотные версии с тормозом и без тормоза (версии "Без тормоза" и "С задним тормозом").

Размерный ряд

• Диаметр колеса (d1): 100 или 125 мм.
• Ширина покрытия (l2): 34 или 40 мм.
• Вынос (l1): 40 или 41 мм.
• Номинальная нагрузка: 150 кг.

Применение

• Температура эксплуатации: от -20 °C до +80 °C.
• Устойчивость к мойке и моющим средствам.
• Соответствие стандарту NF Hygiène.
• Подходит для тележек распределения подносов и аналогичных применений.

Варианты / Примеры заказа (фрагмент)
Ref | Версия | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | Нагрузка (kg)
38-5061-100 | Без тормоза | 100 | 13 | 128 | 41 | 34 | 150
38-5061-125 | Без тормоза | 125 | 13 | 155 | 40 | 40 | 150
38-5062-100 | С задним тормозом | 100 | 13 | 128 | 41 | 34 | 150
38-5062-125 | С задним тормозом | 125 | 13 | 155 | 40 | 40 | 150

Документы
- Колеса и ролики — Технический паспорт

Характеристики / технические спецификации

• Серия / модель: 38-506.
• Тип: Поворотное колесо средней грузоподъёмности, крепление с центральным отверстием, нержавеющая сталь.
• Кронштейн: нержавеющая сталь, поворот на двойном шариковом ободе, болтовая ось.
• Колесо: корпус из полиамида.
• Покрышка: эластичная серая резина, 64° Shore A, не оставляет следов.
• Подшипники: роликовые из нержавеющей стали.
• Доступные исполнения: без тормоза / с задним тормозом.
• Доступные диаметры: 100 мм или 125 мм.
• Доступные ширины покрытия: 34 мм или 40 мм.
• Выносы: 40 мм или 41 мм в зависимости от артикула.
• Ориентировочные высоты (h1): 128 мм (для d1 = 100) или 155 мм (для d1 = 125).
• Номинальная нагрузка: 150 кг.
• Температурный диапазон эксплуатации: -20 °C до +80 °C.
• Устойчивость: мойка и моющие средства; соответствует NF Hygiène.
