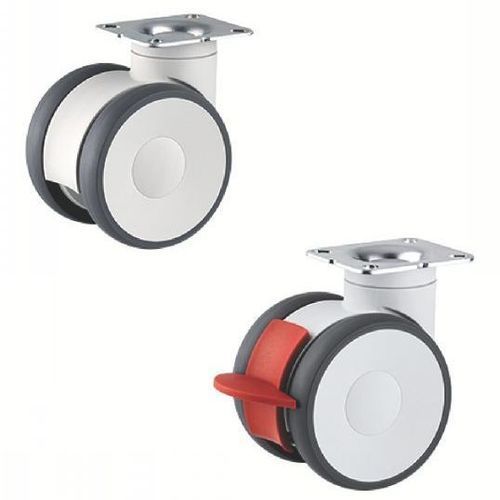

Поворотный ролик 38-202 series

с пластинойдля мебелис тормозом

Определение
Колесо (ролик) — это механический узел, состоящий из колеса, установленного в вилке, в сочетании с системой крепления (плита, центральное отверстие, шток или втулка) для монтажа под опорой. Обеспечивает подвижность оборудования или грузов, преобразуя поступательное движение в вращение колеса и снижая усилия при перемещении.

Материал

• Вилка из высококачественного нейлона, поворот на подшипниках качения двойной серии.
• Корпус колеса из полиамида.
• Покрышка из полиуретана, твердость 92° Shore A.
• Прецизионные шарикоподшипники.

Варианты

• Тип крепления: на плите.
• Доступны версии с тормозом и без тормоза.

Размерный ряд

• Диаметр колеса (d1): 100 или 125 мм.
• Ширина покрытия (l2): 20 мм.
• Вынос (l1): 32 или 40 мм.
• Номинальная грузоподъёмность: 120 или 130 кг.

Применение

• Рабочая температура: от -20 °C до +60 °C.

Пример заказа
ПРИМЕР ЗАКАЗА: Артикул 38-2021-100

Характеристики / технические данные

• Отображаемая ссылка модели: 38-202.
• Перечисленные варианты продукта: 38-2021-100 (без тормоза, d1=100), 38-2021-125 (без тормоза, d1=125), 38-2022-100 (с тормозом, d1=100), 38-2022-125 (с тормозом, d1=125).
• Высоты и размеры (примеры в таблице продукта): h1 ≈ 124 мм или 148 мм в зависимости от d1, l1 = 32 мм или 40 мм, l2 = 20 мм, l3 = 77 мм, l4 = 67 мм, l5 = 56–61,5 мм, l6 = 46,5–51,5 мм.
• Указанная доступность: типичный срок поставки 5–9 дней (в зависимости от варианта).
